Synex V4.0.1 · 文档更新：2026-10-18

欢迎使用 Synex

Synex 是面向工程调试的一体化桌面工具，适合串口、UDP、TCP、J-Link RTT、J-Link HSS、CAN、MDF/MF4 等多类数据接入和分析场景。它的目标是让你在一个界面里完成设备连接、协议解析、实时观测、控制交互和测试复盘。

如果你正在做电机控制、传感器调试、车载总线分析或嵌入式上位机联调，可以优先从“第一次连接设备”和“连接方式”两节开始；希望复用固件已有字节流协议时，可继续阅读“J-Link RTT”；希望直接观测固件变量时，可继续阅读“J-Link HSS”。

Synex 主界面
Synex 主工作区：连接配置、实时曲线和可交互 Tile 可以放在同一个调试上下文中。

安装与下载

建议优先从首页下载区获取最新 Windows 发布包。若网络访问 Gitee 不稳定，可以使用百度网盘备用链接。

从 v3.0.4 开始，Synex 支持软件内自动升级。自动升级会检查当前版本和最新发布包，下载完成后按提示重启即可更新；低于 v3.0.4 的旧版本需要先手动下载新版安装包。

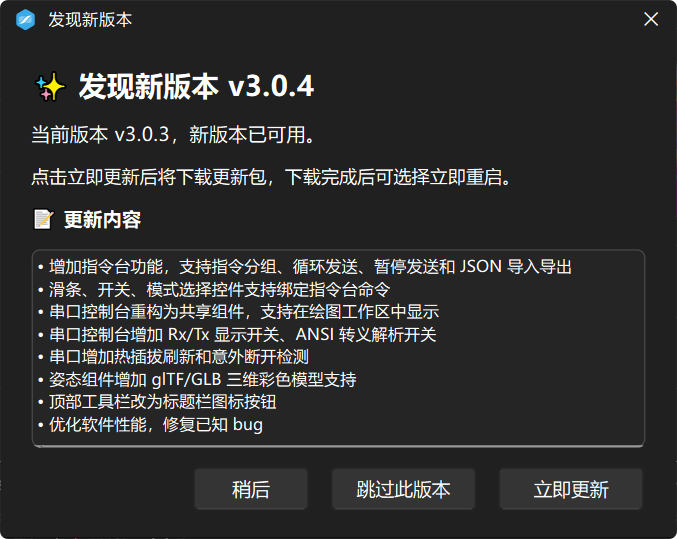

自动升级功能
图示：版本检查、更新提示、下载进度和重启升级入口。

第一次连接设备

推荐先用虚拟数据源确认绘图功能正常，再切换到真实设备。这样可以快速区分是软件配置问题，还是外部设备、协议或调试链路问题。

  1. 打开连接页，选择连接类型。
  2. 使用串口、UDP 或 TCP 时，选择 JustFloat、FireWater、RawData 或 CustomBinary 等解析协议。
  3. 使用 J-Link RTT 时，选择目标设备、SWD/JTAG、速度及 Up/Down 通道；通道默认均为 0，仍按固件发送的原始字节流选择解析协议。
  4. 使用 J-Link HSS 时，选择与当前目标固件一致的 ELF/AXF，解析并选择需要采样的变量，不再选择字节流解析协议。
  5. 设置绘图周期和缓冲区大小。
  6. 点击连接开关，观察实时曲线是否开始刷新。

连接方式

Synex 覆盖常规字节流、调试探针、现场总线和离线文件等多类数据来源。串口、UDP、TCP 服务端、TCP 客户端、J-Link RTT、J-Link HSS 和虚拟数据由连接页统一切换；CAN/CAN FD 与 MDF/MF4 则分别使用专用工作区。

串口适合 MCU 初期 bring-up、USB CDC 和传统串行设备联调。
UDP使用本地和远程端口传输无连接数据报，适合低延迟局域网数据。
TCP 服务端监听本地端口并等待设备接入，适合由下位机主动连接上位机的场景。
TCP 客户端主动连接指定服务器地址和端口，适合设备或网关已经提供 TCP 服务的场景。
虚拟数据无需外部硬件即可验证实时绘图、页面布局和控件行为。
J-Link RTT通过 J-Link DLL 原生读取固件 RTT Channel 0，继续使用 JustFloat、RawData 等字节流协议。
J-Link HSS从 ELF/AXF 选择变量，通过 J-Link 直接采样和写入目标内存。

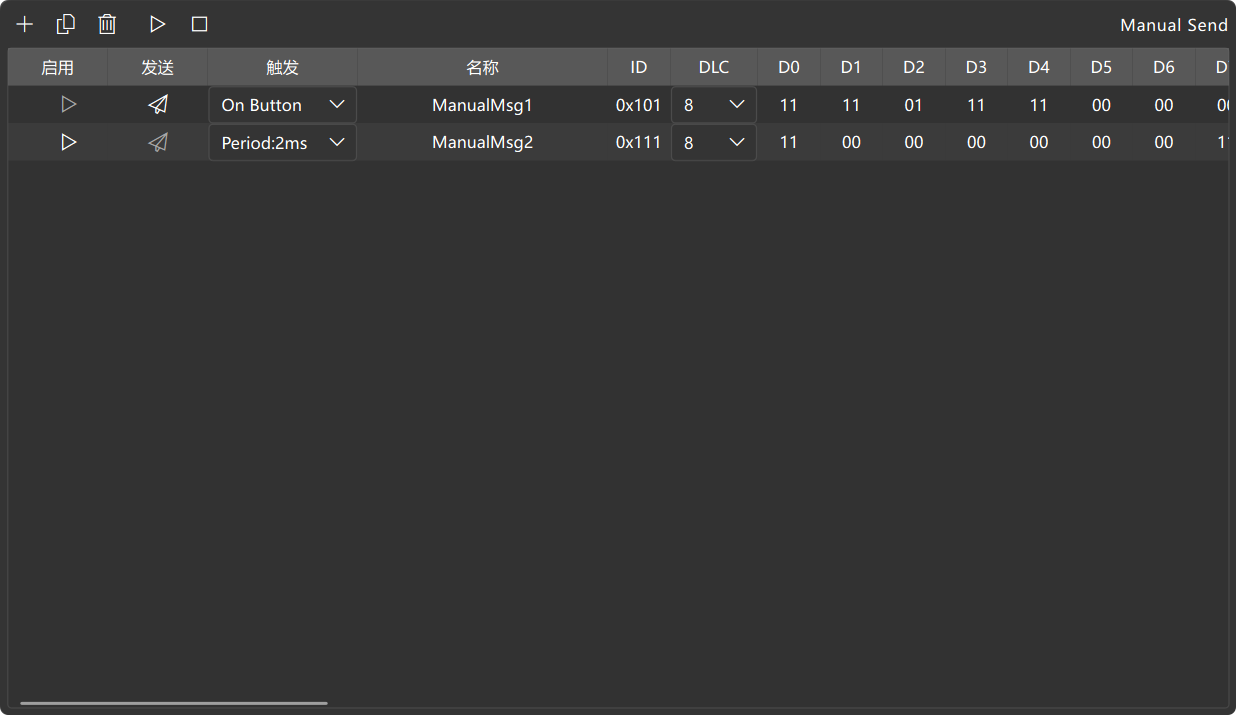

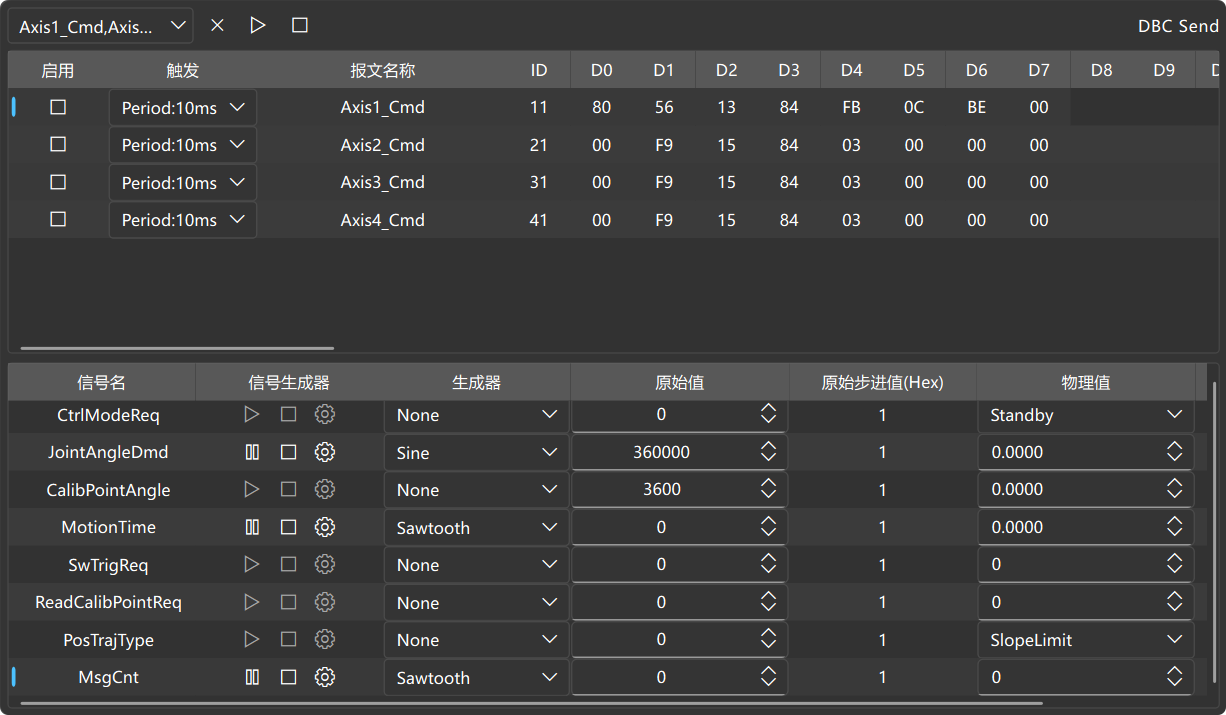

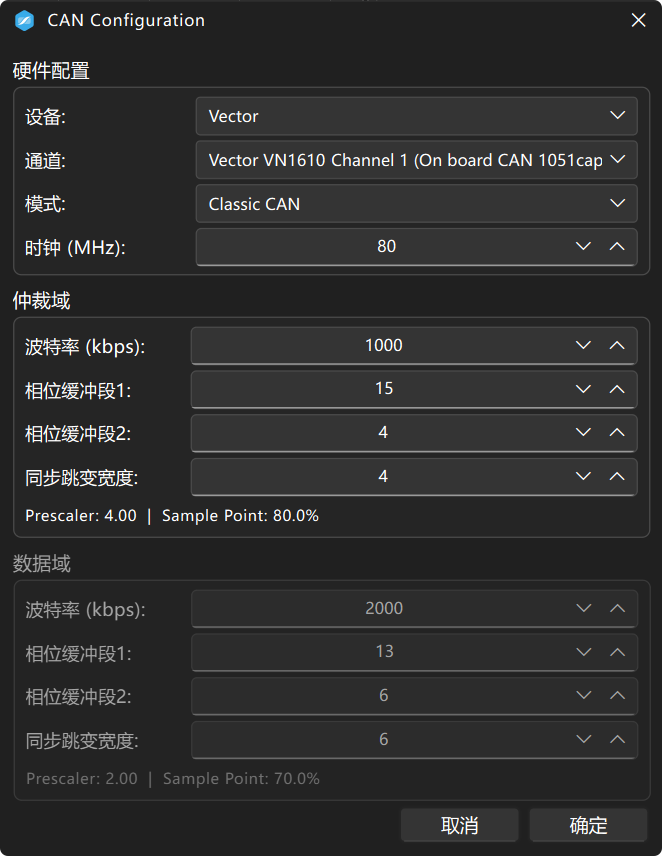

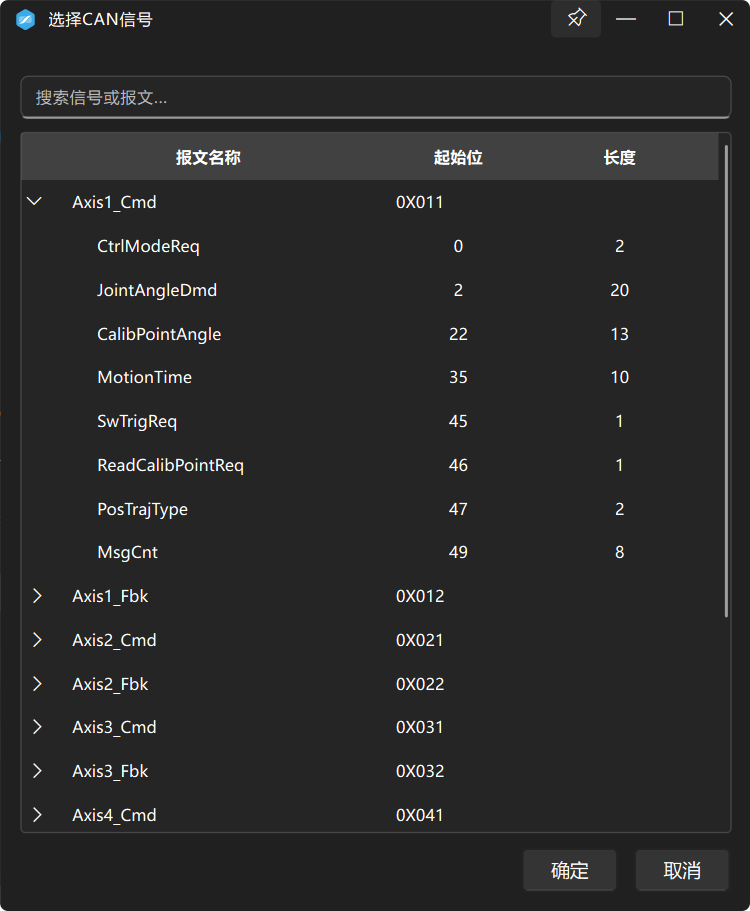

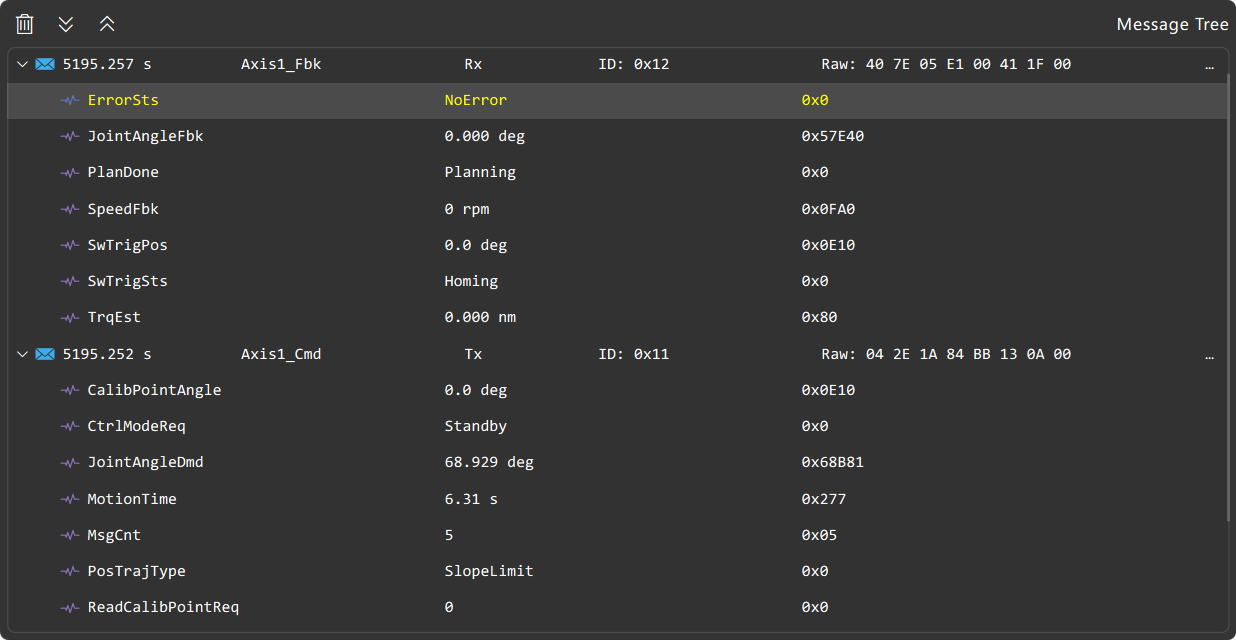

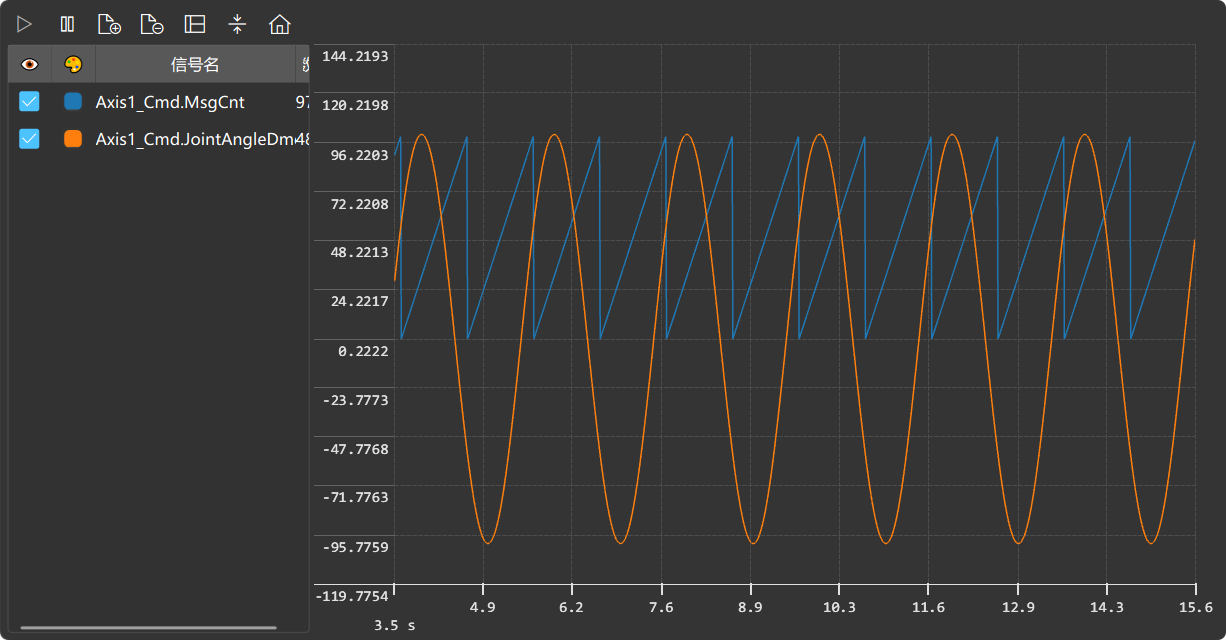

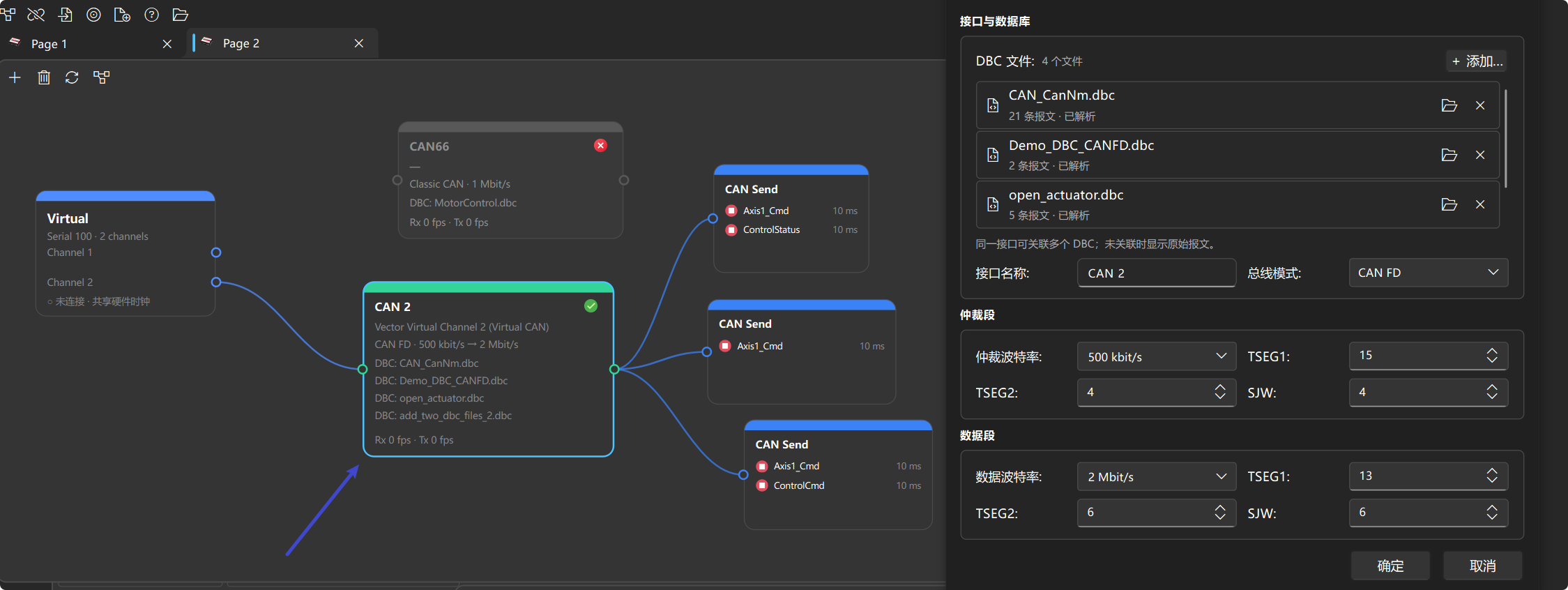

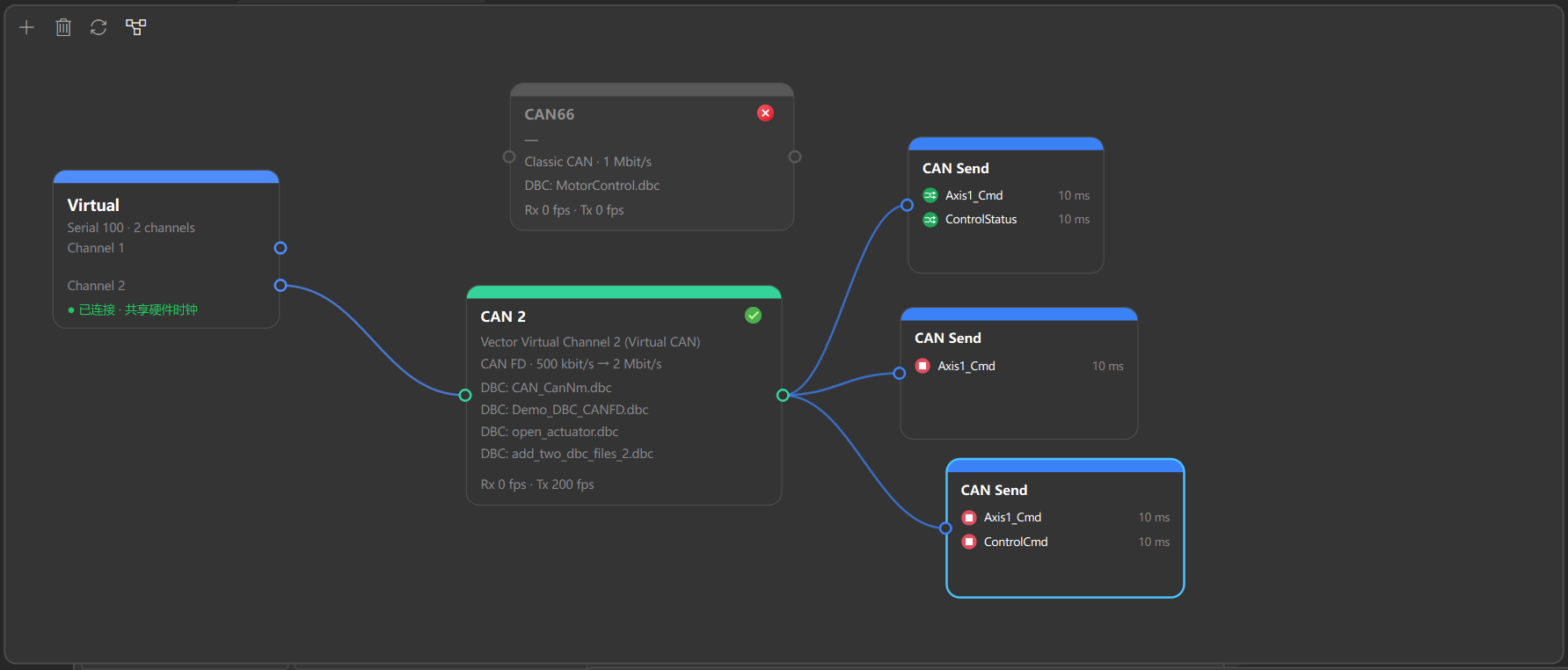

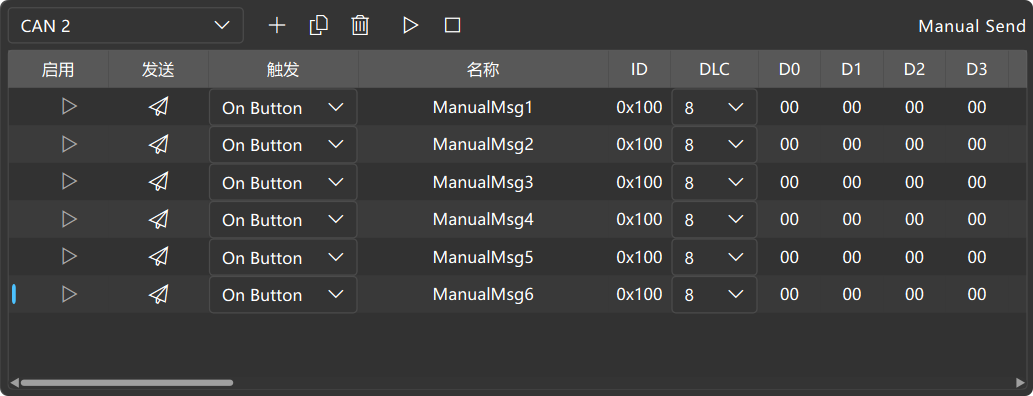

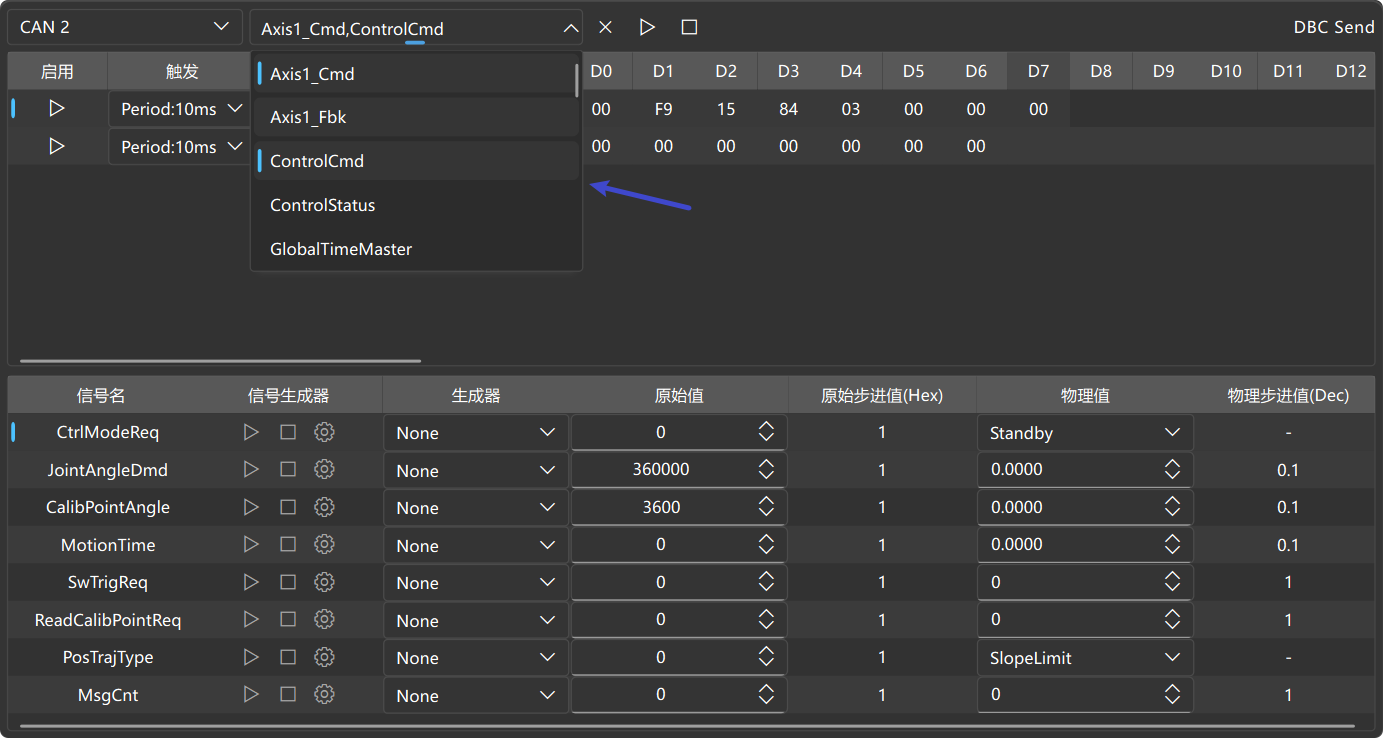

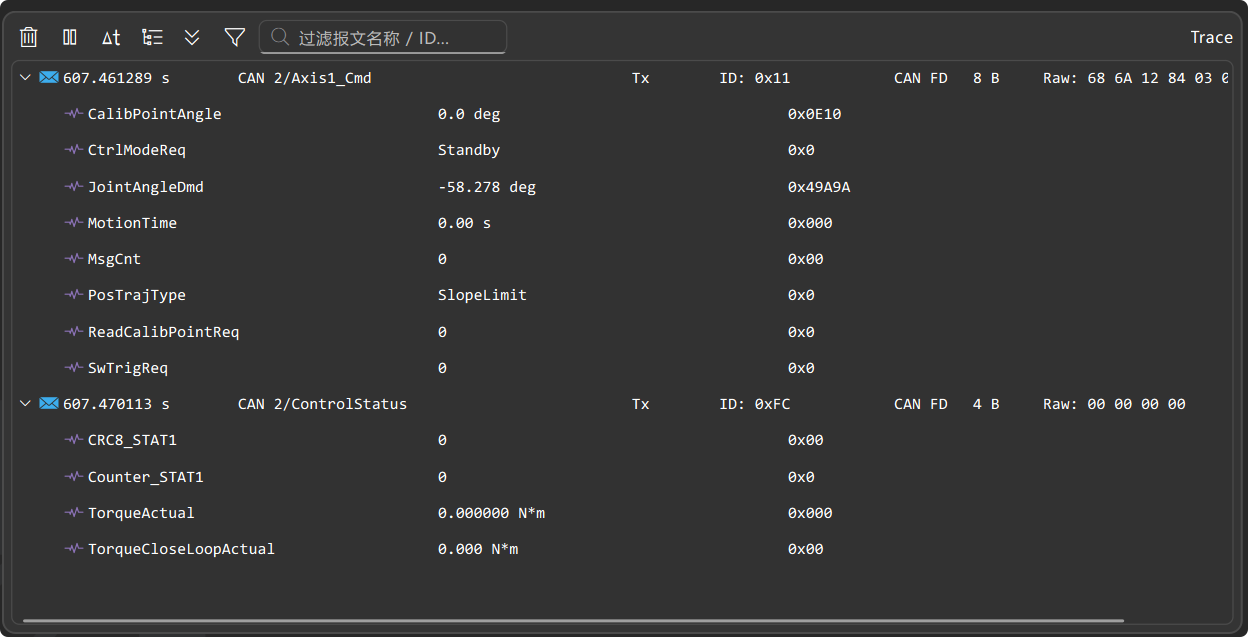

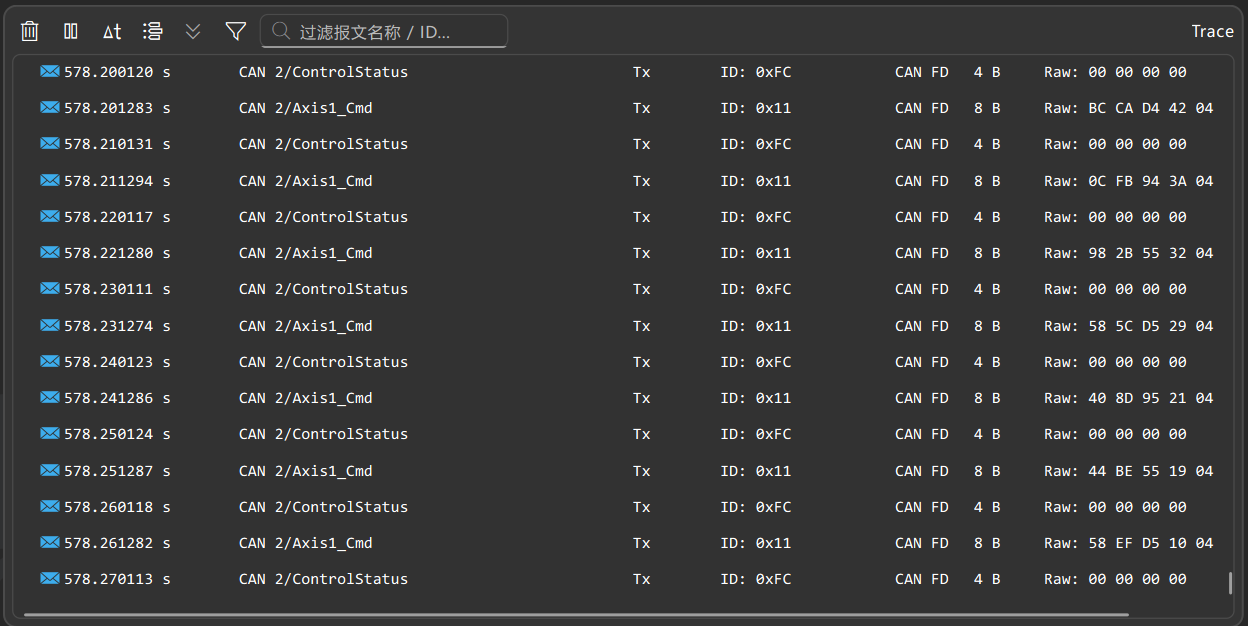

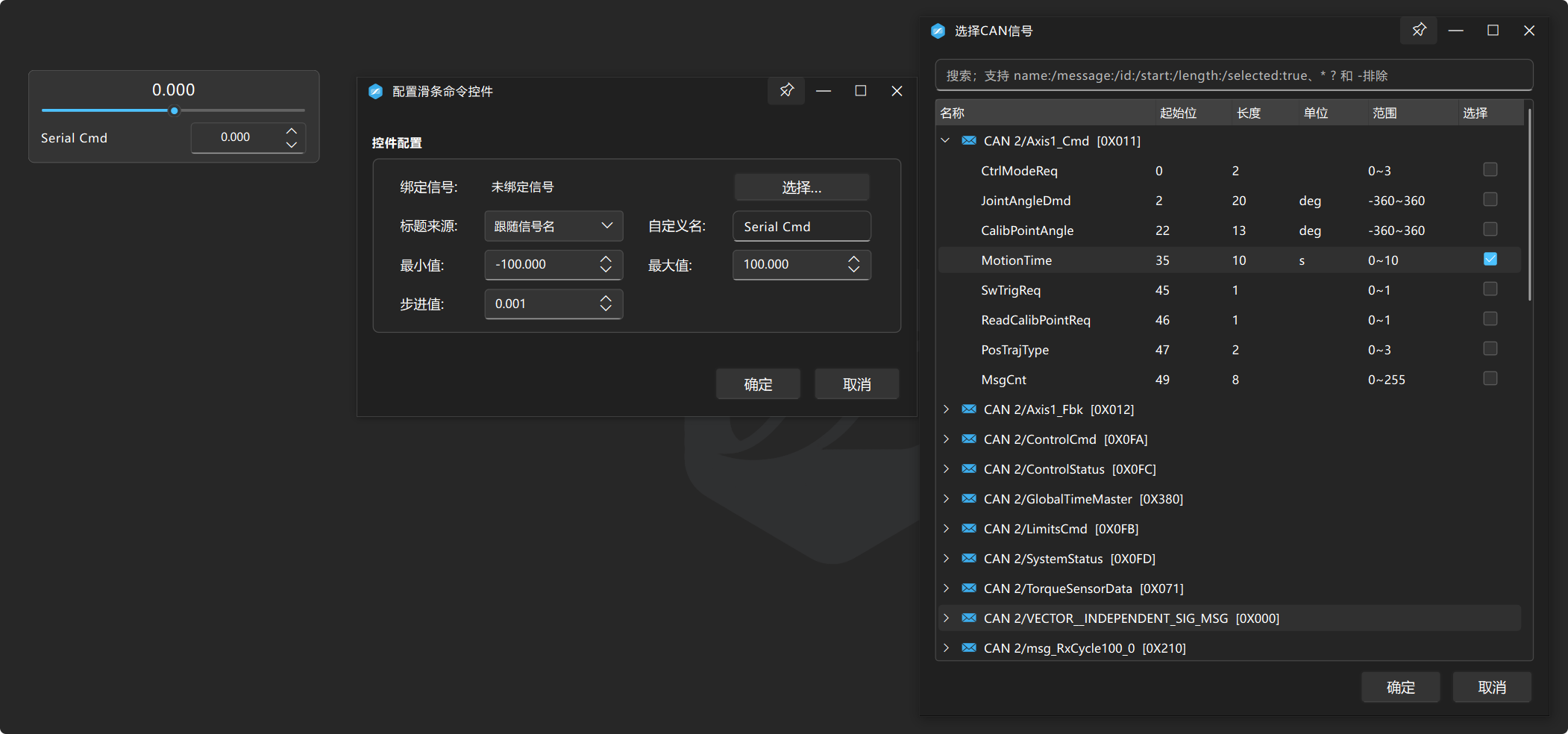

CAN / CAN FD配合 DBC 完成报文收发、信号解析、绘图和 MDF 录制。

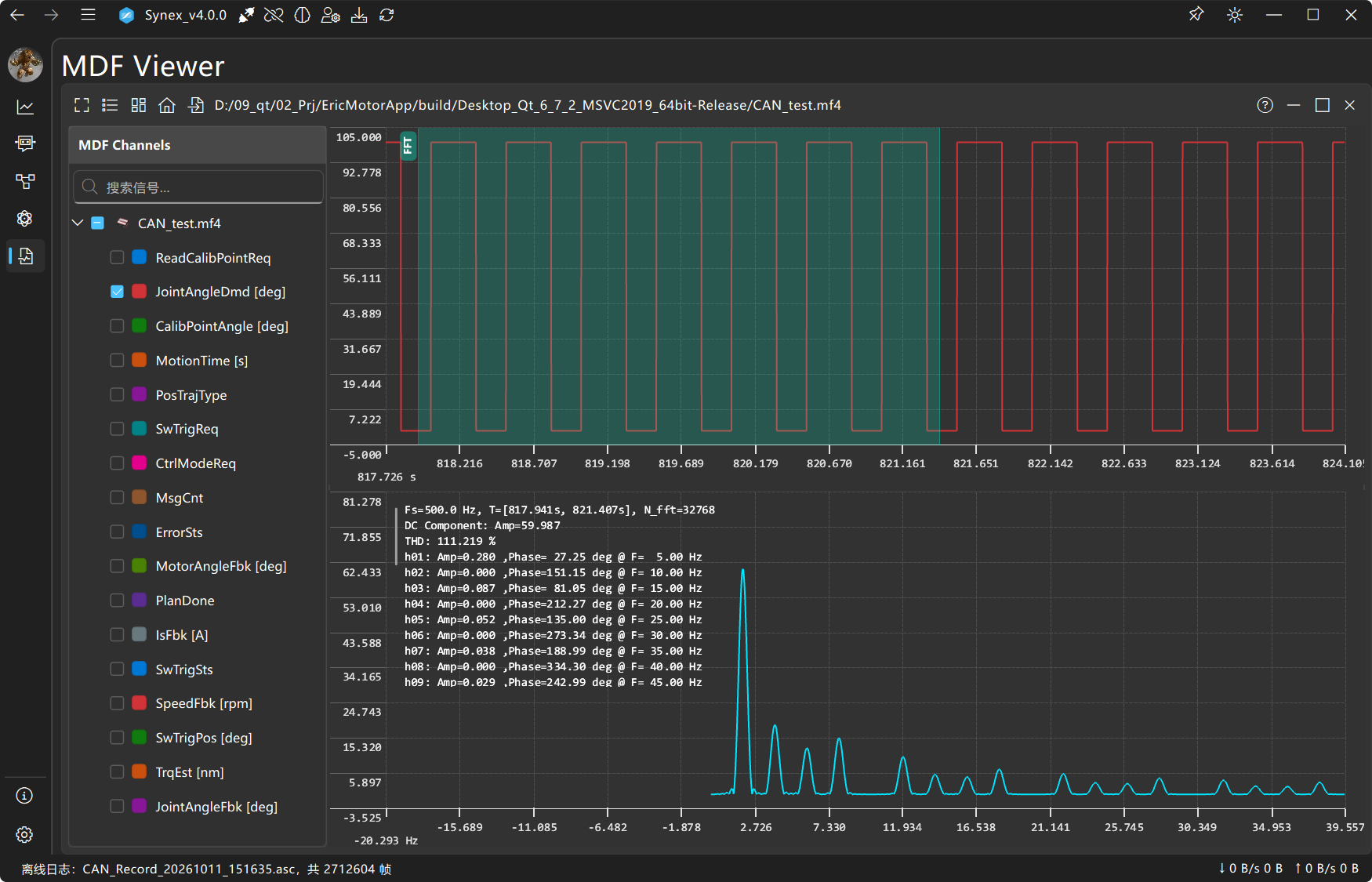

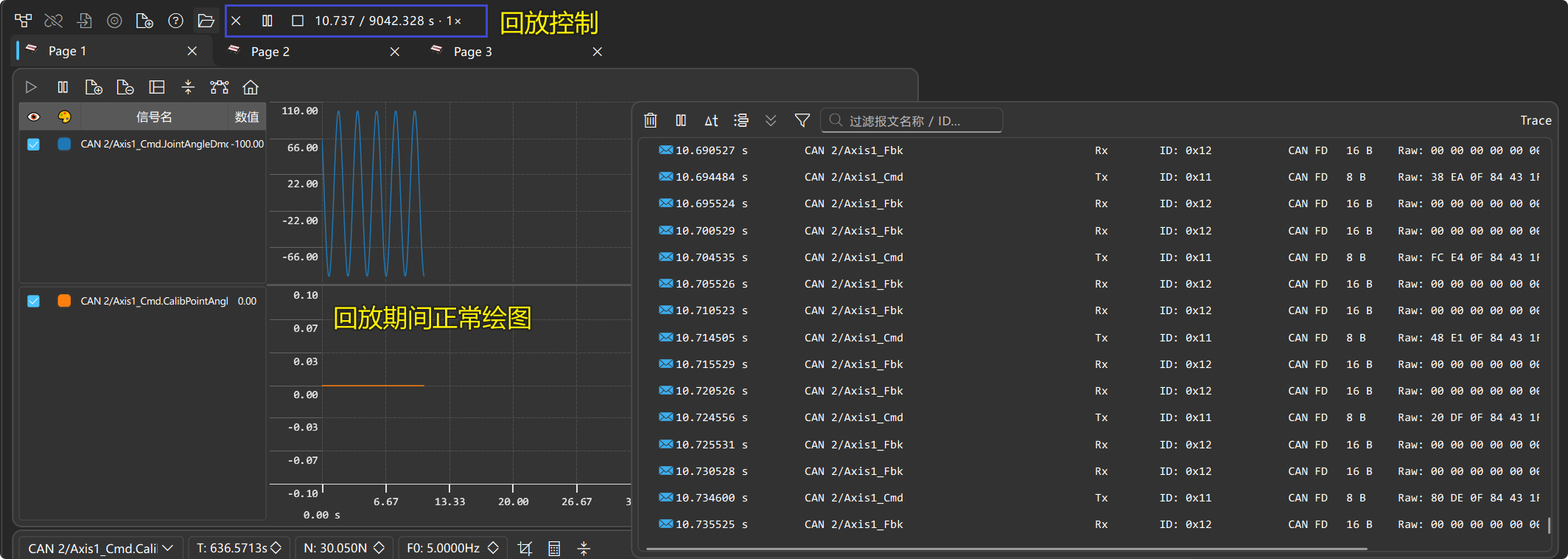

MDF / MF4导入历史测量文件，在独立工作区完成离线回放和分析。
提示 串口、TCP、UDP 和 J-Link RTT 接收的是设备发送的字节流，需要配合解析协议；J-Link HSS 直接读取目标变量，是独立的数据源，不属于 JustFloat、FireWater 或 CustomBinary。

串口

串口模式适合直接连接 MCU UART、USB 转串口和 USB CDC 设备。打开连接页后选择端口、波特率、数据位、校验位和停止位，再按照固件发送格式选择解析协议；首次联调建议使用 RawData，确认原始数据持续到达后再切换到正式协议。

UDP

UDP 模式需要填写本地监听端口、远程地址和远程端口。它没有连接握手，点击连接后即开始接收发往本地端口的数据报；发送框会把完整字节帧作为一个 UDP 数据报发往远程端点。

TCP 服务端

TCP 服务端模式由 Synex 监听本地端口，等待设备或测试程序主动接入。连接成功后，接收、发送、协议解析和流量统计都针对当前客户端；客户端断开后可以继续等待下一次连接。

TCP 客户端

TCP 客户端模式由 Synex 主动连接指定服务器地址和端口，适合下位机、网关或测试服务已经监听 TCP 端口的场景。可选握手文本会在连接建立后发送一次，留空则直接开始普通数据收发。

虚拟数据

虚拟数据不依赖外部设备，用于快速验证绘图刷新、通道数量、采样周期、工作台布局和数据显示控件。配置生成周期、基础频率、幅值、通道数量及可选噪声后即可连接；切换到真实连接方式时，再按设备数据格式选择对应协议。

J-Link RTT 适合把固件已经组好的文本或二进制数据通过 SWD/JTAG 发送到电脑，不占用额外串口。Synex 直接使用 J-Link DLL 打开探针、自动搜索 RTT 控制块并轮询所选 Up Channel；收到的原始字节继续交给 JustFloat、FireWater、RawData 或 CustomBinary 解析，不需要启动 Commander、PowerShell 或本机 TCP 服务。

RTT 与 HSS 的区别 RTT 的变量数量、类型和帧格式由下位机固件决定，Synex 不读取 ELF/AXF，也不直接选择目标变量；HSS 则依据 ELF/AXF 直接采样目标内存。RTT 在 Synex 中仍按普通字节流使用。
  1. 打开连接页，把连接类型切换为“J-Link RTT”。
  2. 打开参数窗口，选择 USB 或 TCP/IP 探针、目标设备、SWD/JTAG 和速度；连接多个 USB J-Link 时填写探针序列号。
  3. 分别设置 Up 和 Down 通道，默认均为 0。Up 用于设备向 Synex 上报，Down 用于 Synex 向设备发送，两者必须与固件配置对应；参数窗口的测试按钮可检查通道名称和缓冲区是否有效。
  4. JLink_x64.dll 路径通常保持为空，Synex 会根据 SEGGER 安装信息自动定位。目标暂停时默认自动继续运行，但不会主动执行复位或暂停。
  5. 按固件实际输出选择 JustFloat、FireWater、RawData 或 CustomBinary。首次联调建议先选 RawData，确认持续收包后再切换到正式协议。
  6. 点击连接开关。Synex 会在内部等待最多 5 秒，自动搜索 RTT 控制块并校验所选 Up/Down 通道；普通连接不需要填写控制块地址或搜索参数。
连接后的行为 拔出 J-Link 或目标掉线后，Synex 会自动断开并复位连接开关。发送框写入所选 Down Channel，下位机需要调用 SEGGER_RTT_Read(channel, ...) 读取对应通道才能接收下行数据。

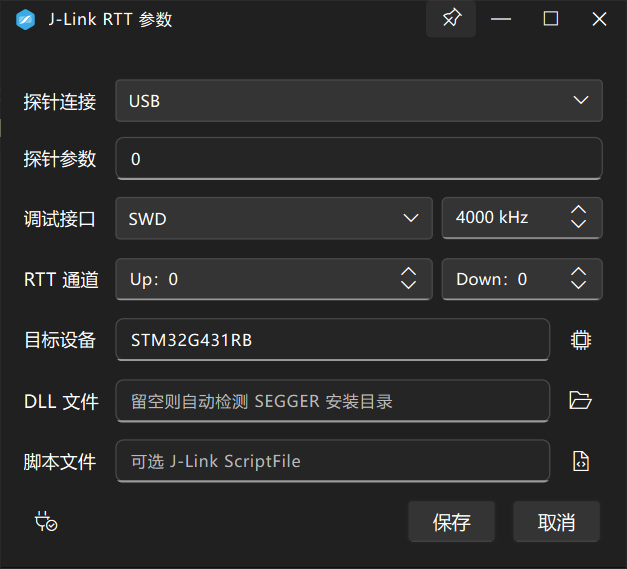

J-Link RTT 参数配置
RTT 参数窗口：独立设置 Up / Down 通道，并配置探针、调试接口、目标设备和 DLL。

如果需要排除 Synex 配置问题，仍可暂时关闭 Synex RTT 连接并用 Commander 建立 19021 Telnet 转接。下面的命令仅用于独立诊断，不能与 Synex 原生 RTT 同时占用同一个探针。

& "C:\Program Files\SEGGER\JLink\JLink.exe" -device STM32G431RB -if SWD -speed 4000 -autoconnect 1 -RTTTelnetPort 19021

J-Link HSS 变量采样与调参

J-Link HSS 通过 SEGGER J-Link 探针读取目标内存，并依据 ELF/AXF 中的调试信息把原始字节还原为有名称、有类型的变量。对于具有确定内存地址的变量，可以不再为实时波形额外编写一套上报帧；采样结果仍进入 Synex 现有绘图、通道和工作台链路。

HSS 是数据接入方式 选择 J-Link HSS 后，采样通道由 ELF/AXF 变量方案决定，不使用连接页中的 JustFloat、FireWater、RawData 或 CustomBinary 解析配置。

使用前准备

Synex 不复制或分发 SEGGER 的运行库。切换到 J-Link HSS 时，软件会在后台预加载 JLink_x64.dll；自动定位失败时，可在“J-Link HSS 参数”的“DLL 文件”一行指定绝对路径。DLL 成功加载后会在当前进程内保持加载，修改路径后需要重启 Synex 才能使用新的 DLL。

配置并连接 HSS

  1. 在连接页将连接类型切换为“J-Link HSS”。
  2. 选择 ELF/AXF 文件，点击解析按钮打开采样信号选择窗口。
  3. 在“J-Link HSS 参数”中设置 USB 或 TCP/IP 探针、SWD/JTAG、调试速度、目标设备、采样周期和读取合并策略。
  4. 如有需要，先点击参数窗口左下角的测试按钮。测试只建立临时 J-Link 会话并查询 HSS 能力，不会开始正式采样。
  5. 保存参数并返回连接页，确认已经选择至少一个采样变量，再点击连接开关。

采样周期设为“最大速度”时，Synex 不把它固定解释为 1 ms；实际能力由 J-Link 版本、探针、调试接口速度、变量数量、读块数量和每帧字节数共同决定。固定周期低于当前探针能力时，连接会给出明确提示。

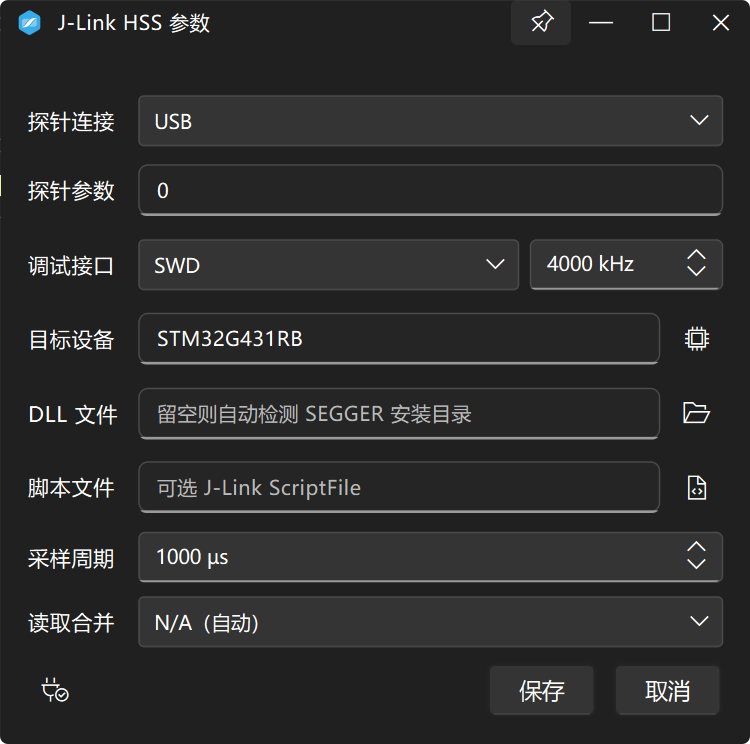

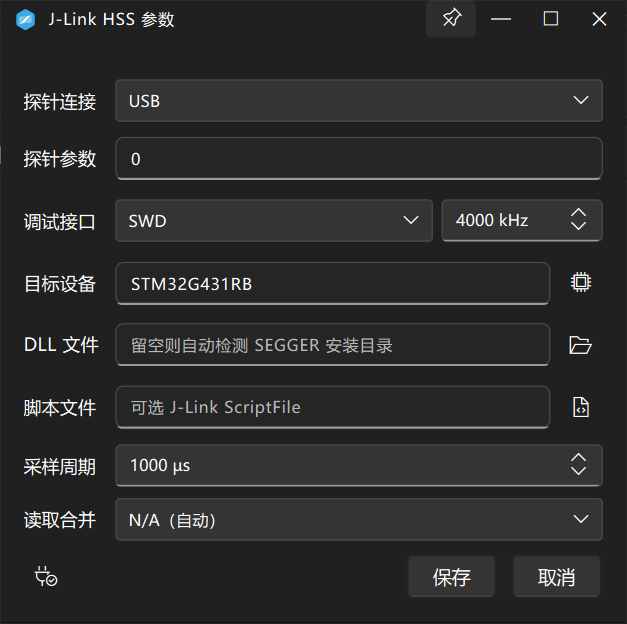

J-Link HSS 参数配置窗口
J-Link HSS 连接页与参数窗口：ELF/AXF、探针、目标设备、DLL、采样周期和读取合并配置。

选择 ELF/AXF 采样变量

采样信号窗口按编译单元和变量层级展示 ELF/AXF 内容。结构体和数组用于展开层级，具有确定地址且类型受支持的叶子变量可以加入采样列表；没有可选子项且自身不可采样的节点不会占用列表空间。

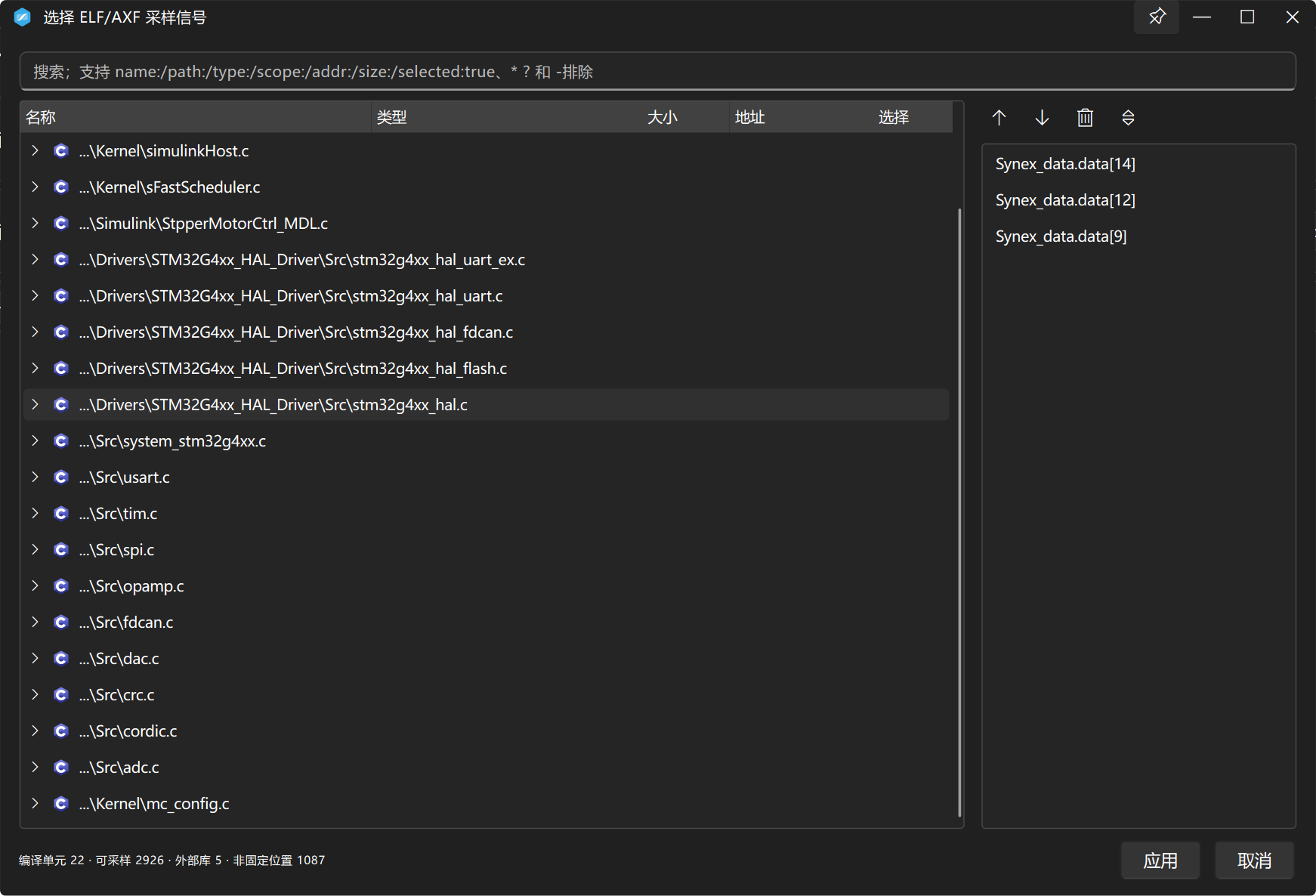

ELF/AXF 采样信号选择窗口
ELF/AXF 变量选择：搜索变量树、多选采样信号并调整最终通道顺序。

采样结果与通道

连接成功后，Synex 按已应用的采样方案解码 HSS 记录，并把所选变量依次转换为绘图通道。通道数量和变量名称会在同一次方案应用后同步到绘图页，避免数量尚未更新时出现名称错位。

通过 Tile 直接写目标内存

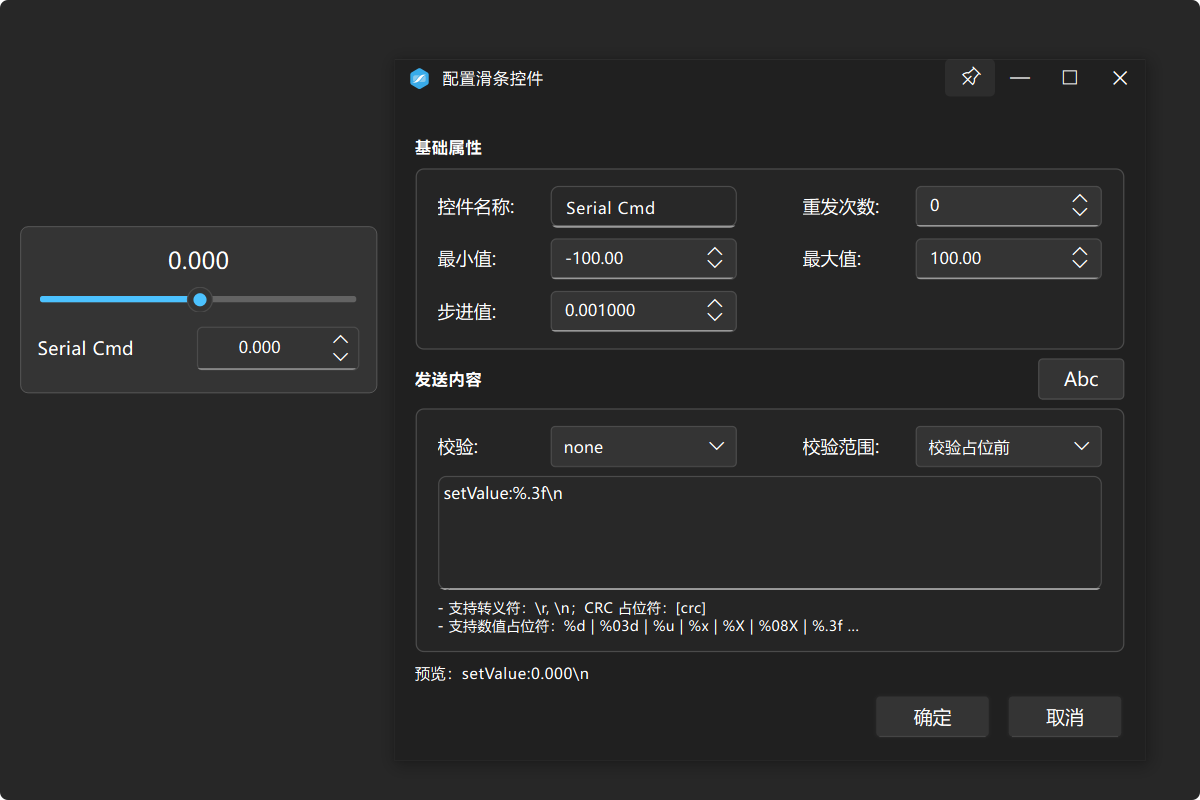

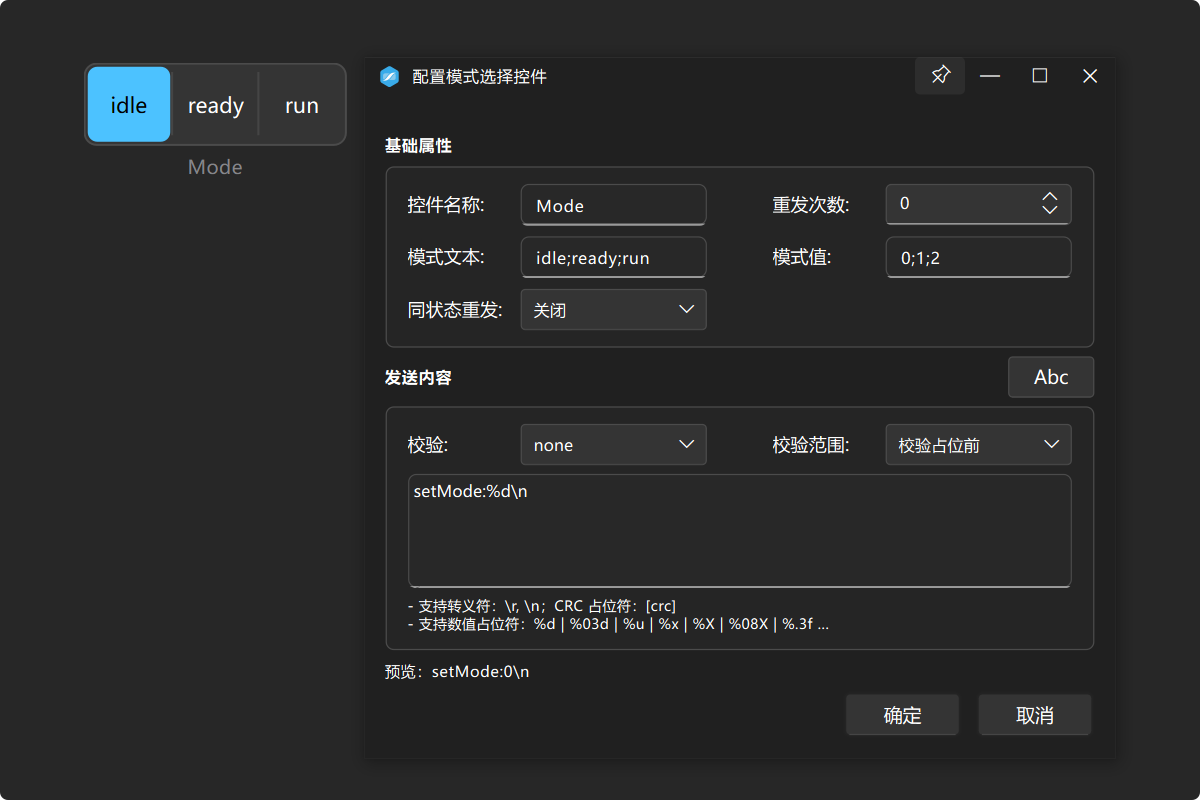

Slider、Toggle 和 ModeSelector 三类输入控件均可把“发送内容”切换为“HSS”，将控件值编码为目标变量的真实类型后交给当前 HSS worker 写入。写入变量使用单选窗口，可以选择未加入绘图采样通道的其它可写变量，不会为了写入而偷偷增加绘图通道。

  1. 打开 Slider、Toggle 或 ModeSelector 的配置窗口，将“发送内容”切换为“HSS”。
  2. 点击“选择变量”，在单选版 ELF/AXF 变量窗口中选择一个具有固定地址的可写标量。
  3. 确认只读显示的变量名称、数据类型和内存地址，并选择“不读回”或“写后读回校验”。
  4. 保存配置。选择变量后，控件名称会自动更新为变量显示名；后续值变化会像 ABC/HEX 模式一样立即触发发送。

“写后读回校验”会在写入完成后额外读取同一地址，并按变量类型比较返回值。它有助于确认单次调参是否生效，但会增加一次 J-Link 访问；连续拖动 Slider 或追求更低写入延迟时，建议使用默认的“不读回”。

连接真实 HSS 目标时，软件会先读取已绑定输入控件的目标变量，用读取值同步滑条、开关和模式选择的初始显示；这个初始化过程不下发控件命令。固件重新编译后，应先更新变量地址，再连接并确认控件初值。

写入前请确认目标 HSS 写入会直接改变目标内存。Synex 按 ELF 类型编码并校验当前文件指纹，但不会替用户判断某个变量在业务逻辑上是否允许修改；写入控制状态、指针或安全相关变量前，请先确认固件行为和调试环境。

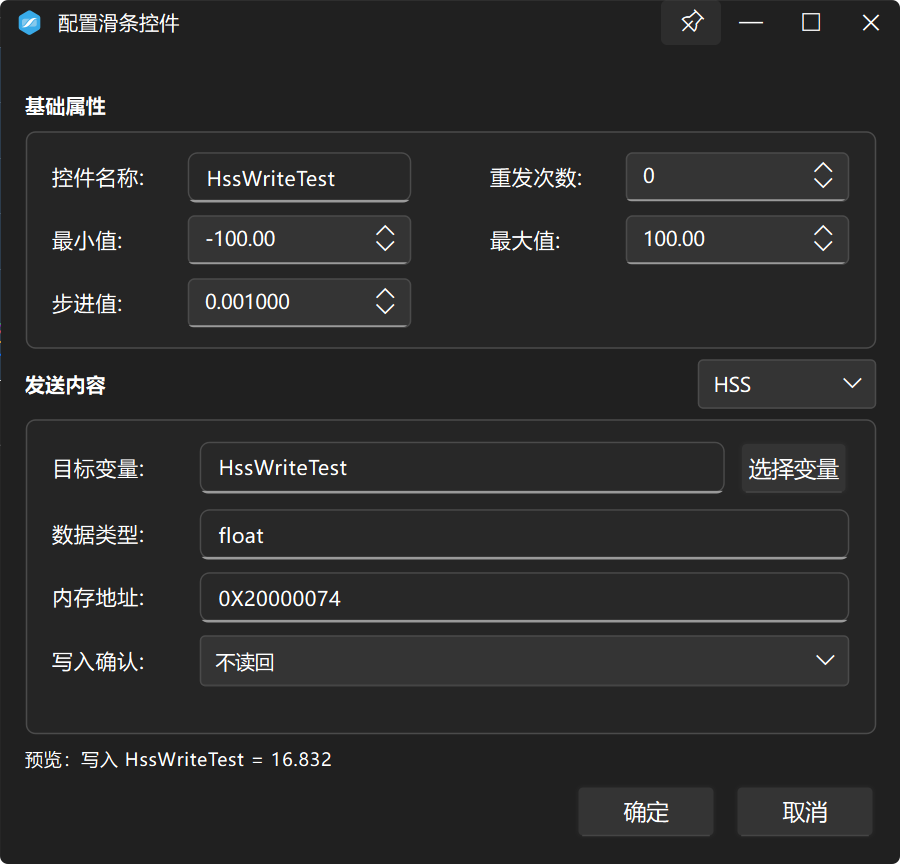

Slider 控件通过 HSS 写入目标内存
输入控件的 HSS 发送内容：单选目标变量，只读显示类型与地址，并可选择写后读回校验。

固件重新编译后更新变量地址

重新编译固件后，即使变量名称没有变化，其地址、类型或 ELF 指纹也可能改变。连接页的旋转箭头按钮可以主动校验并更新当前采样变量以及所有 Tile 保存的 HSS 写变量。

协议解析

连接页的数据引擎决定收到的字节如何变成曲线、图片或控制台原始帧。调试早期优先用 FireWater 或 RawData 验证链路；高频波形用 JustFloat；量产项目或字段结构固定的设备建议发布 CustomBinary。

JustFloat小端 float32 + 帧尾，适合高频多通道曲线。
FireWater一行 CSV 一帧，适合串口助手和人工排查。

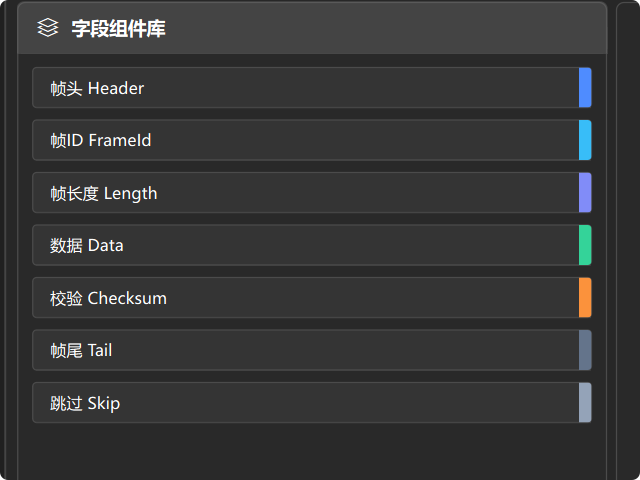

CustomBinary帧头、字段、校验、帧尾由协议编辑器配置。
RawData不生成曲线通道，只观察真实收包内容。

JustFloat 高速浮点协议

JustFloat 的普通波形帧由若干个小端 float32 顺序排列，最后追加 0x7F800000 作为帧尾。下面假设电流、转速等业务变量已经在你的控制代码里定义，这里只展示打包和周期发送。

#include <stdint.h>
#include <string.h>
#include "usart.h"

extern UART_HandleTypeDef huart2;
extern float g_synex_iq;
extern float g_synex_id;
extern float g_synex_speed_rpm;

// JustFloat 按 float32 小端顺序发送通道值，并在最后追加 0x7F800000 帧尾。
void Synex_UploadJustFloat(void)
{
    float frame[4];
    const uint32_t tail = 0x7F800000u;

    frame[0] = g_synex_iq;
    frame[1] = g_synex_id;
    frame[2] = g_synex_speed_rpm;
    memcpy(&frame[3], &tail, sizeof(tail));
    HAL_UART_Transmit_DMA(&huart2, (uint8_t *)frame, sizeof(frame));
}

// 在 1 ms 或更快的调度任务中调用，发送频率由你的控制周期决定。
void Synex_JustFloatTask1ms(void)
{
    Synex_UploadJustFloat();
}

FireWater 文本 CSV 协议

FireWater 每行文本是一帧，通道值用英文逗号分隔，行尾必须带 \n。实际工程里它最适合早期联调，直接用 printf 输出当前波形或性能监测值即可。

#include <stdio.h>

extern float g_synex_bus_voltage;
extern float g_synex_iq;
extern float g_synex_id;
extern float g_synex_speed_rpm;

// FireWater 发送一行 CSV；Synex 会按逗号拆成多通道曲线。
void Synex_UploadFireWater(void)
{
    printf("%.2f,%.2f,%.2f,%.1f\n", g_synex_bus_voltage, g_synex_iq, g_synex_id, g_synex_speed_rpm);
}

// FireWater 是文本协议，建议放在 1 ms 到 10 ms 的低速状态任务里。
void Synex_FireWaterTask10ms(void)
{
    Synex_UploadFireWater();
}

图片数据混合流

图片混合流不需要单独协议。设备端先发送一整帧图片包，再紧跟一帧普通波形数据即可；图片包里的 image_size 会告诉 Synex 精确取走多少图片字节，剩余字节会继续按当前协议解析。示例中的 27 表示 JPG，28 表示 PNG；串口 DMA 场景下，Synex_WriteBytes() 需要保证上一段发完再发下一段。

#include <stdint.h>
#include <stdio.h>

extern const uint8_t g_synex_jpg_bytes[];
extern const uint32_t g_synex_jpg_size;
extern float g_synex_iq;
extern float g_synex_id;
extern float g_synex_speed_rpm;
extern int Synex_WriteBytes(const uint8_t *data, uint32_t length);

// FireWater 图片包是 image 头行 + JPG/PNG 原始字节；后面可以继续追加普通 CSV 波形帧。
void Synex_UploadFireWaterImageAndWave(void)
{
    char image_header[48];
    char wave_line[64];
    int image_header_length = snprintf(image_header, sizeof(image_header), "\nimage:0,%lu,-1,-1,27\n", (unsigned long)g_synex_jpg_size);
    int wave_line_length = snprintf(wave_line, sizeof(wave_line), "%.3f,%.3f,%.1f\n", g_synex_iq, g_synex_id, g_synex_speed_rpm);

    if (image_header_length <= 0 || image_header_length >= (int)sizeof(image_header)) return;
    if (wave_line_length <= 0 || wave_line_length >= (int)sizeof(wave_line)) return;

    (void)Synex_WriteBytes((const uint8_t *)image_header, (uint32_t)image_header_length);
    (void)Synex_WriteBytes(g_synex_jpg_bytes, g_synex_jpg_size);
    (void)Synex_WriteBytes((const uint8_t *)wave_line, (uint32_t)wave_line_length);
}
#include <stdint.h>
#include <string.h>

extern const uint8_t g_synex_jpg_bytes[];
extern const uint32_t g_synex_jpg_size;
extern float g_synex_iq;
extern float g_synex_id;
extern float g_synex_speed_rpm;
extern int Synex_WriteBytes(const uint8_t *data, uint32_t length);

// JustFloat 图片头由同步帧尾、5 个 int32 参数和 2 个连续帧尾组成，随后紧跟图片字节。
void Synex_UploadJustFloatImageAndWave(void)
{
    const uint32_t tail = 0x7F800000u;
    uint32_t image_header[8];
    float wave_frame[4];

    image_header[0] = tail;
    image_header[1] = 0u;
    image_header[2] = g_synex_jpg_size;
    image_header[3] = 0xFFFFFFFFu;
    image_header[4] = 0xFFFFFFFFu;
    image_header[5] = 27u;
    image_header[6] = tail;
    image_header[7] = tail;

    wave_frame[0] = g_synex_iq;
    wave_frame[1] = g_synex_id;
    wave_frame[2] = g_synex_speed_rpm;
    memcpy(&wave_frame[3], &tail, sizeof(tail));

    (void)Synex_WriteBytes((const uint8_t *)image_header, sizeof(image_header));
    (void)Synex_WriteBytes(g_synex_jpg_bytes, g_synex_jpg_size);
    (void)Synex_WriteBytes((const uint8_t *)wave_frame, sizeof(wave_frame));
}

CustomBinary 自定义二进制协议

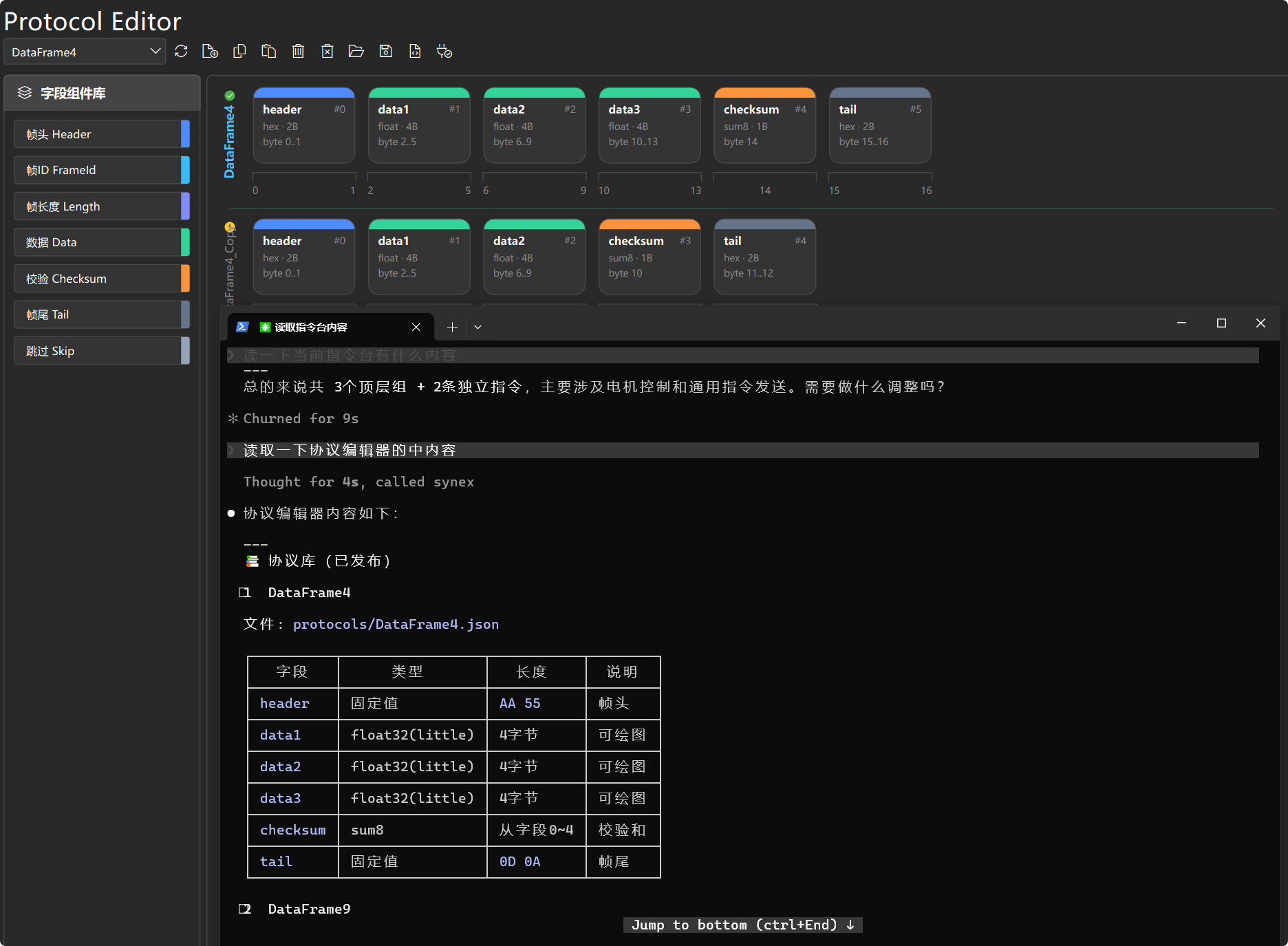

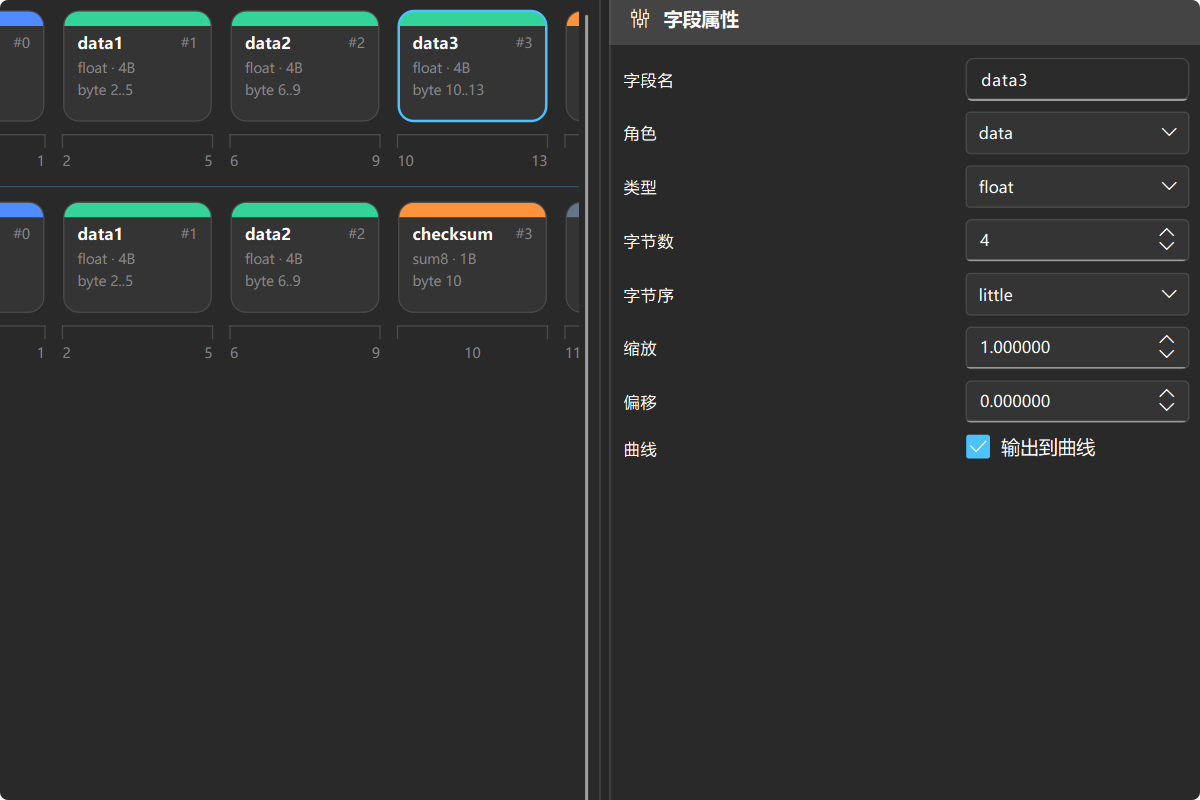

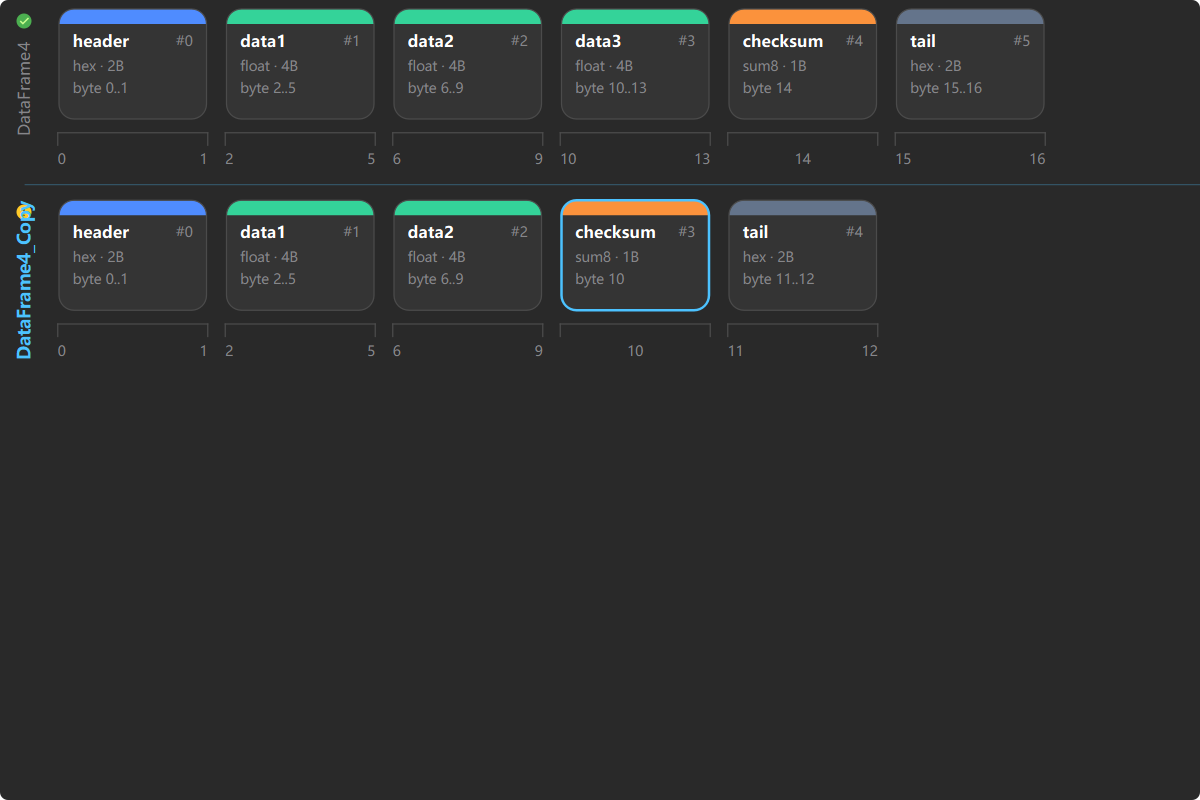

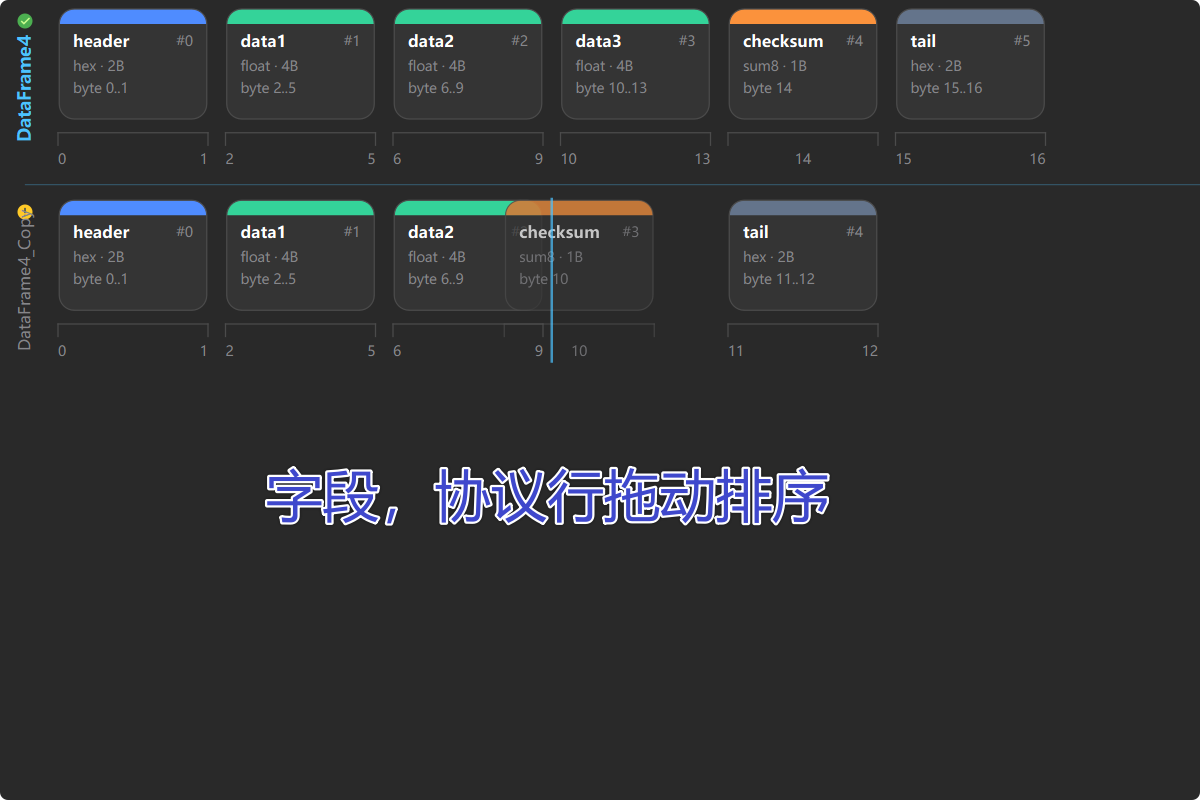

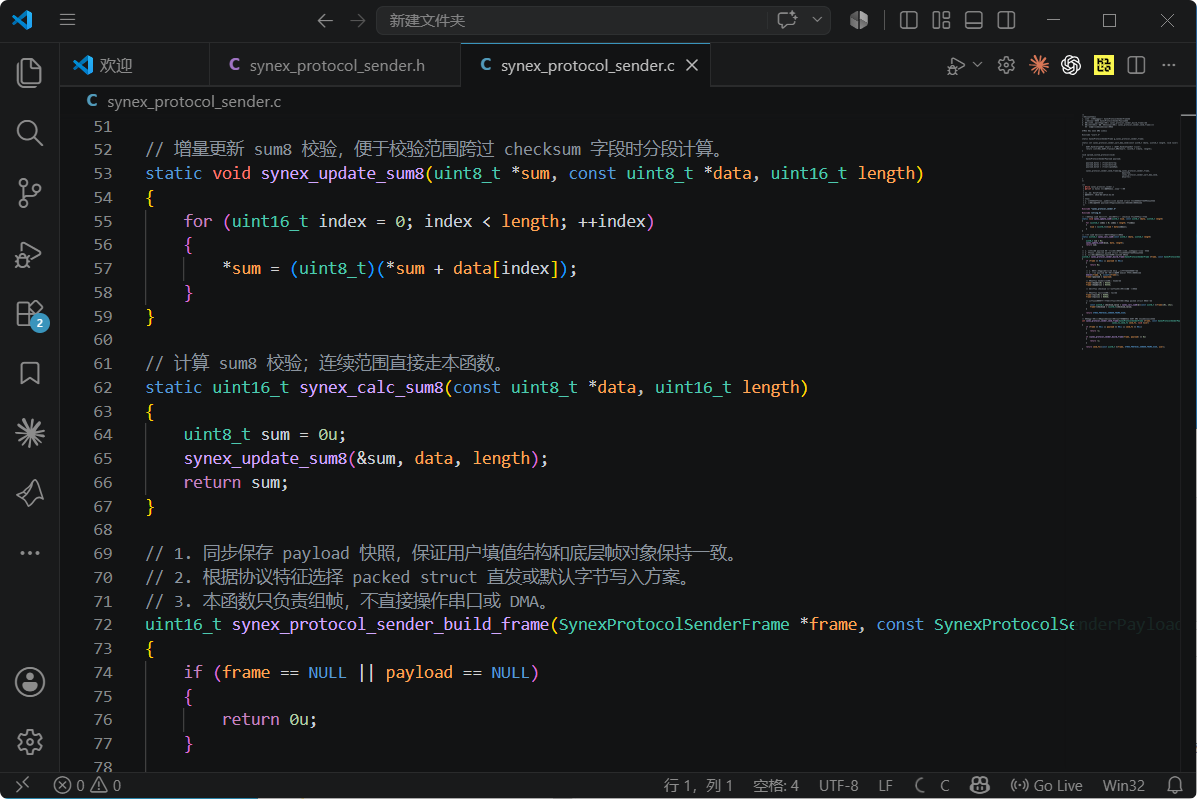

CustomBinary 按协议编辑器发布的字段顺序解析固定长度帧。Header、Tail、Checksum 和大小端都由协议编辑器配置；下位机端直接使用自动生成的 synex_protocol_sender.h / synex_protocol_sender.c。业务代码只填充 Payload，并把底层 UART DMA 发送函数作为回调传给生成的 send_frame。

#include <stdint.h>
#include "synex_protocol_sender.h"
#include "usart.h"

extern UART_HandleTypeDef huart2;
extern float g_synex_phase_current;
extern float g_synex_bus_voltage;
extern float g_synex_motor_temp;
extern float g_synex_speed_rpm;

static SynexProtocolSenderFrame g_synex_protocol_frame;
static SynexProtocolSenderPayload g_synex_protocol_payload;

// 适配自动生成代码需要的底层发送回调；这里用 STM32 HAL UART DMA 举例。
int SynexProtocol_WriteBytes(const uint8_t *data, uint16_t length, void *user)
{
    UART_HandleTypeDef *huart = (UART_HandleTypeDef *)user;
    if (data == 0 || length == 0u || huart == 0) return -1;
    return (int)HAL_UART_Transmit_DMA(huart, (uint8_t *)data, length);
}

// 填充自动生成的 Payload，然后交给 send_frame 统一完成组帧、校验和发送。
void Synex_UploadCustomBinary(void)
{
    g_synex_protocol_payload.phase_current = g_synex_phase_current;
    g_synex_protocol_payload.bus_voltage = g_synex_bus_voltage;
    g_synex_protocol_payload.motor_temp = g_synex_motor_temp;
    g_synex_protocol_payload.speed_rpm = g_synex_speed_rpm;

    (void)synex_protocol_sender_send_frame(&g_synex_protocol_frame, &g_synex_protocol_payload, SynexProtocol_WriteBytes, &huart2);
}

// CustomBinary 适合固定字段的高速上报，可以放在 200 us 或 1 ms 调度任务里。
void Synex_CustomBinaryTask200us(void)
{
    Synex_UploadCustomBinary();
}

RawData 原始数据模式

RawData 适合确认线路、波特率、端口和真实输出内容。它不会生成多通道曲线，建议用短文本把关键状态打出来；等链路稳定后，再切换到 FireWater、JustFloat 或 CustomBinary。

#include <stdio.h>

extern float g_synex_iq;
extern float g_synex_id;
extern float g_synex_speed_rpm;

// RawData 只用于观察原始文本，不参与曲线解析。
void Synex_UploadRawDataDebug(void)
{
    printf("iq=%.3f, id=%.3f, speed=%.1f\n", g_synex_iq, g_synex_id, g_synex_speed_rpm);
}

// RawData 主要用于链路检查，周期不宜过高，避免文本日志刷屏。
void Synex_RawDataTask100ms(void)
{
    Synex_UploadRawDataDebug();
}

个人工作台

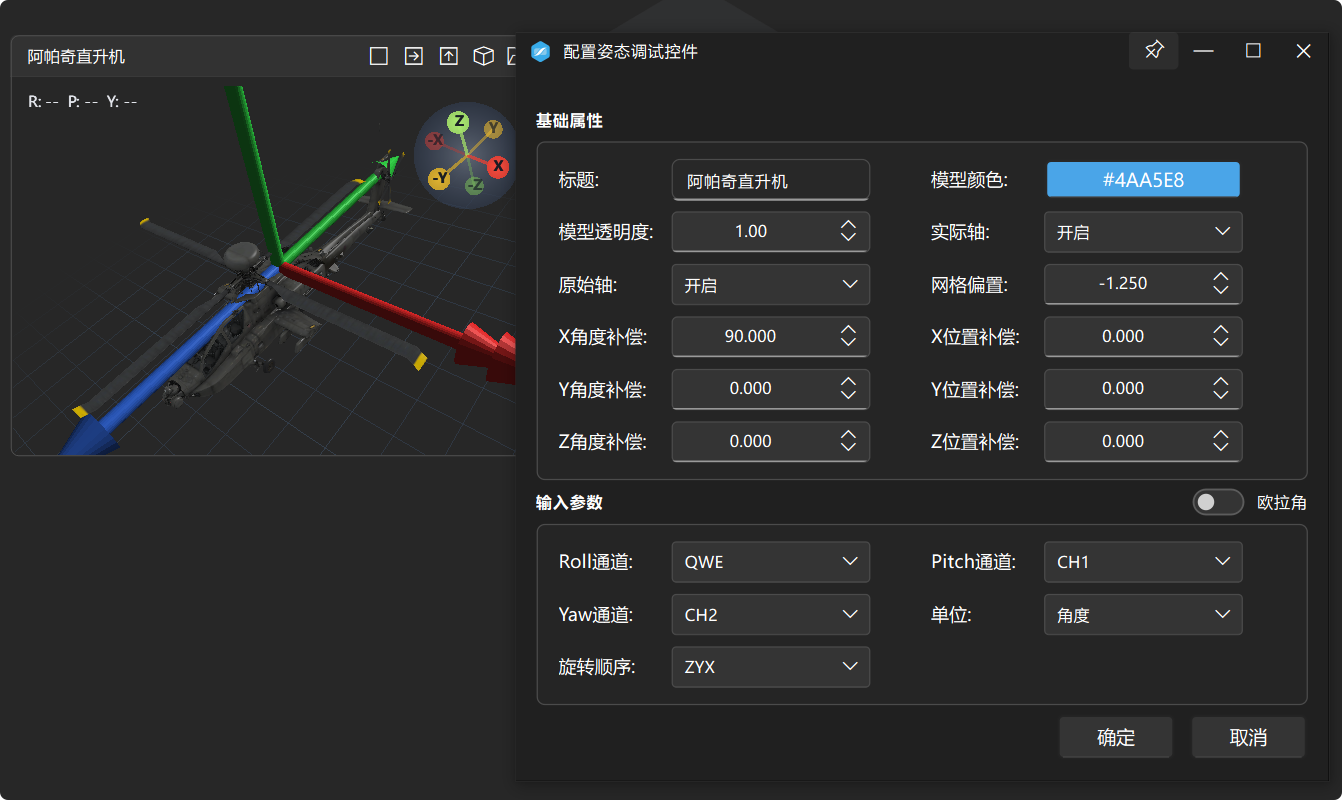

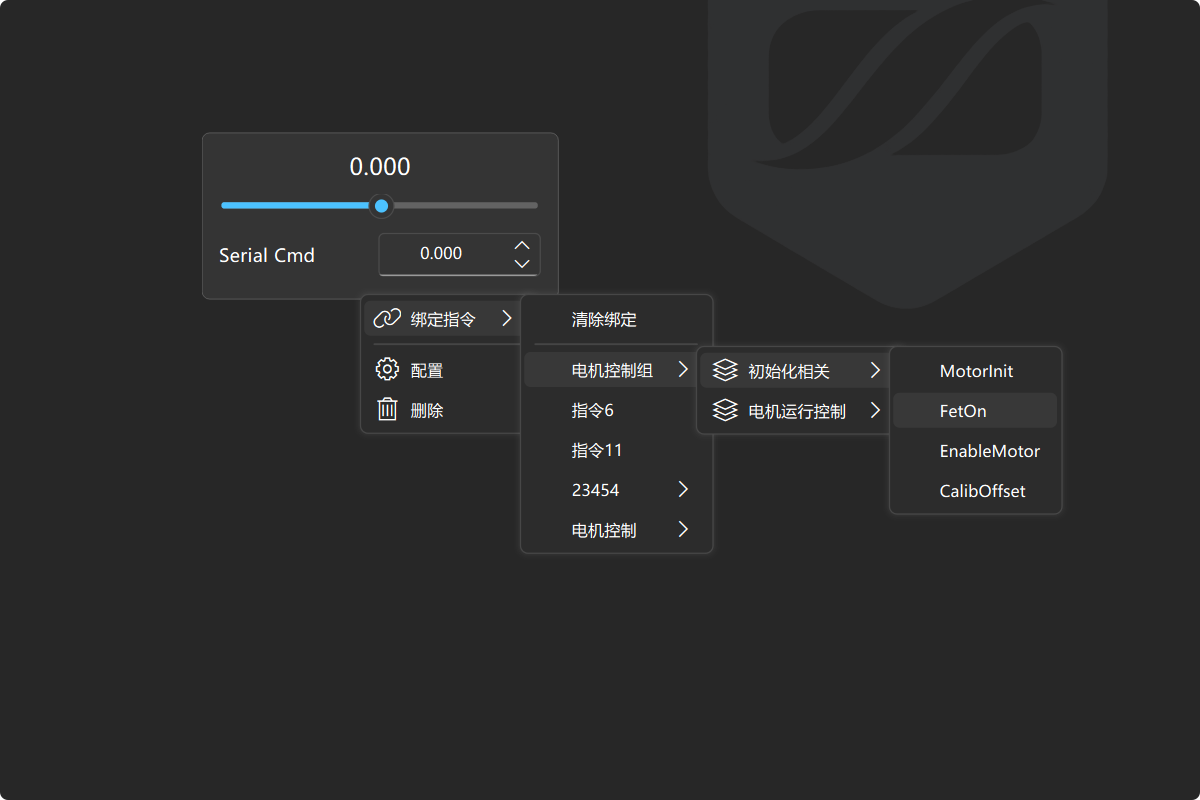

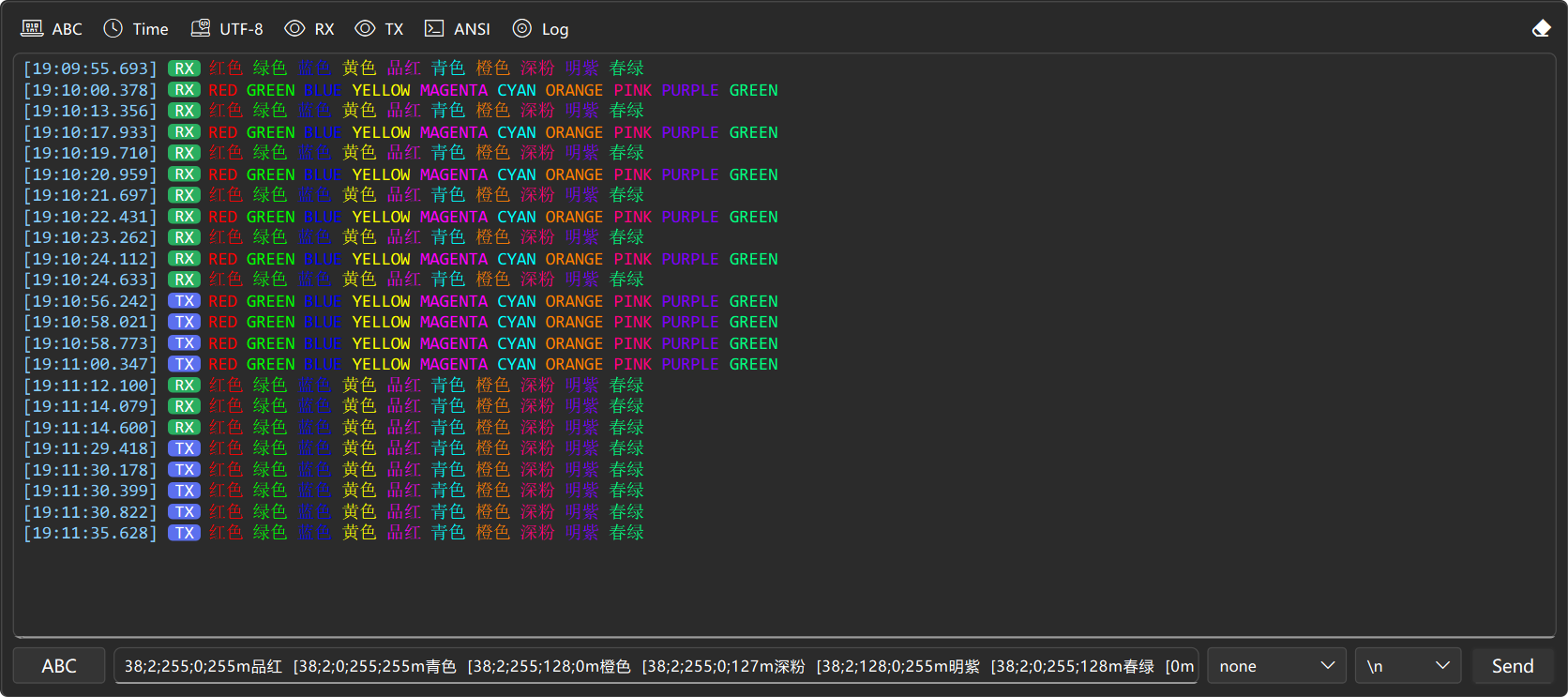

个人工作台用于把实时观察、控制指令和现场诊断放在同一个页面。你可以按调试对象自由组合绘图、数值、仪表、姿态、图片、串口控制台、滑条、开关和模式选择控件，形成专属于当前设备的联调面板。

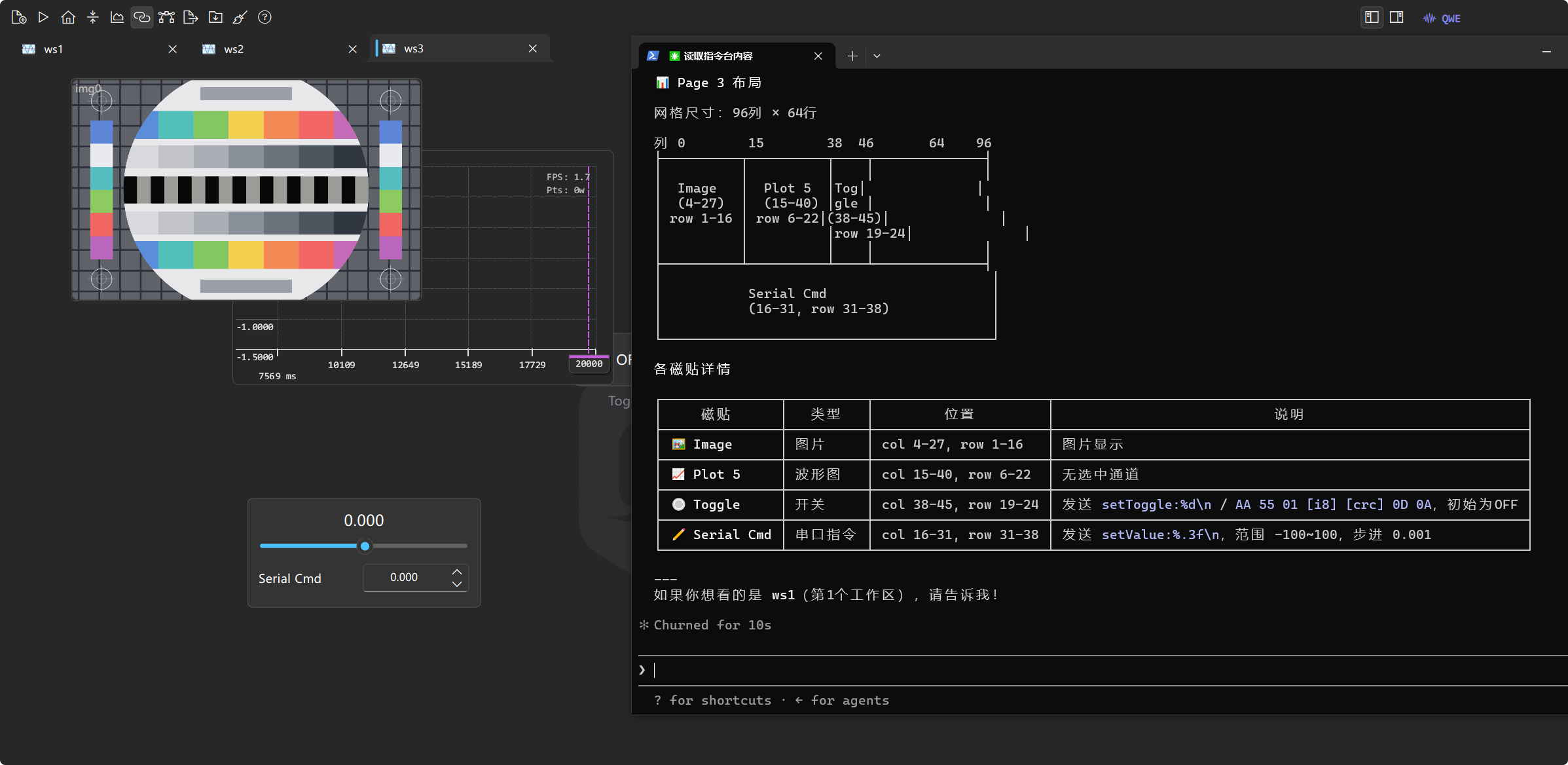

个人工作台总览
个人工作台可以把曲线、命令、图片和状态控件放在同一个调试页面。

将页面拖出为独立窗口

按住个人工作台顶部的页签并拖到主窗口外，即可将整个页面变成独立窗口。浮动页面会继续接收实时数据，页面中的实时绘图、姿态、图片和控制控件都可以继续工作，删除、复制、粘贴等页面操作也保持可用。需要恢复原布局时，将页签拖回主窗口的页签栏即可重新停靠。

多窗口使用建议 主窗口可以保留连接、通道和指令配置，独立窗口用于显示实时曲线、设备姿态或图像画面。使用多显示器时，可以同时观察多个工作台页面，减少频繁切换页签。

添加、选择和删除控件

在个人工作台空白区域右键，可以从菜单中添加控件；新控件会优先出现在右键所在位置。单击控件可以激活它，按住 Ctrl 单击可以加入或移出多选，拖动空白区域可以框选多个控件。选中控件后按 Delete 删除，输入框、下拉框和数值编辑框正在编辑时不会触发删除。

复制控件时，先选中目标控件并按 Ctrl + C，再把鼠标移动到希望放置的位置并按 Ctrl + V。粘贴出的控件会保留原控件配置，并生成新的控件 ID。

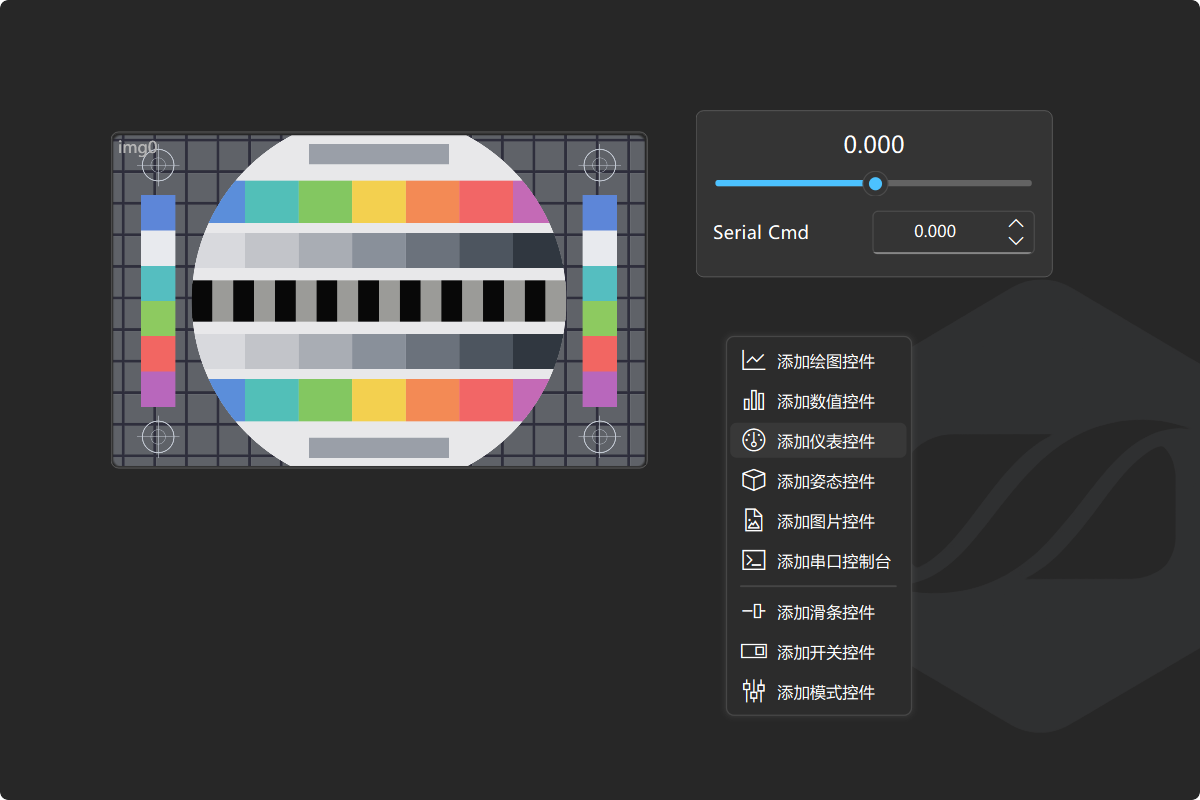

添加、选择和删除控件
图示：空白区域右键菜单、多选状态、复制粘贴或删除控件的操作入口。

栅格布局与层级

个人工作台采用栅格化布局。当前页面按 12 列、8 行大栅格组织，每个大格再细分为 8 x 8 小格，因此控件既能保持整齐，也能做较细的尺寸调整。工作台允许控件重叠，最近操作的控件会移动到更靠前的层级。

布局建议 实时绘图和图片控件适合占用较大的网格区域；数值、开关、模式选择和滑条适合做成较小控件，放在曲线旁边形成“观察 + 操作”的闭环。

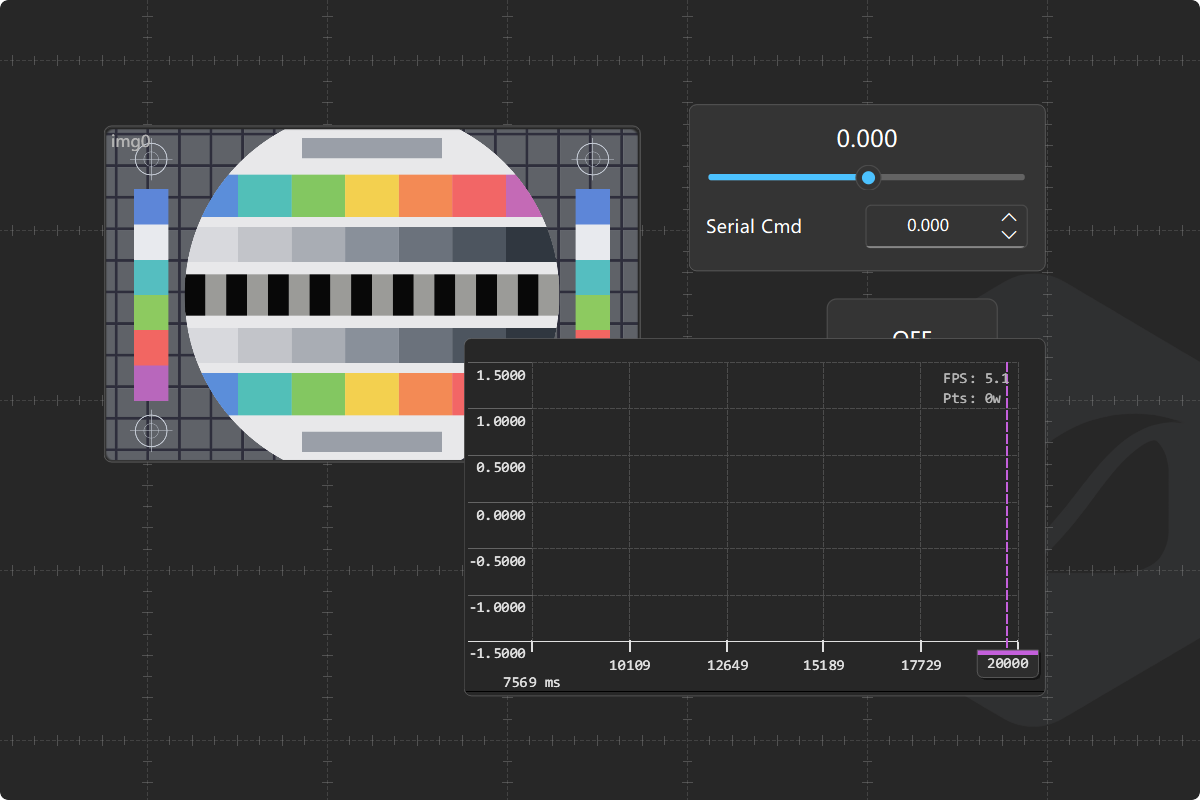

栅格布局与层级
图示：拖动或缩放控件时的网格吸附效果，以及多个控件重叠时的前后层级。

顶部工具栏

实时绘图控件

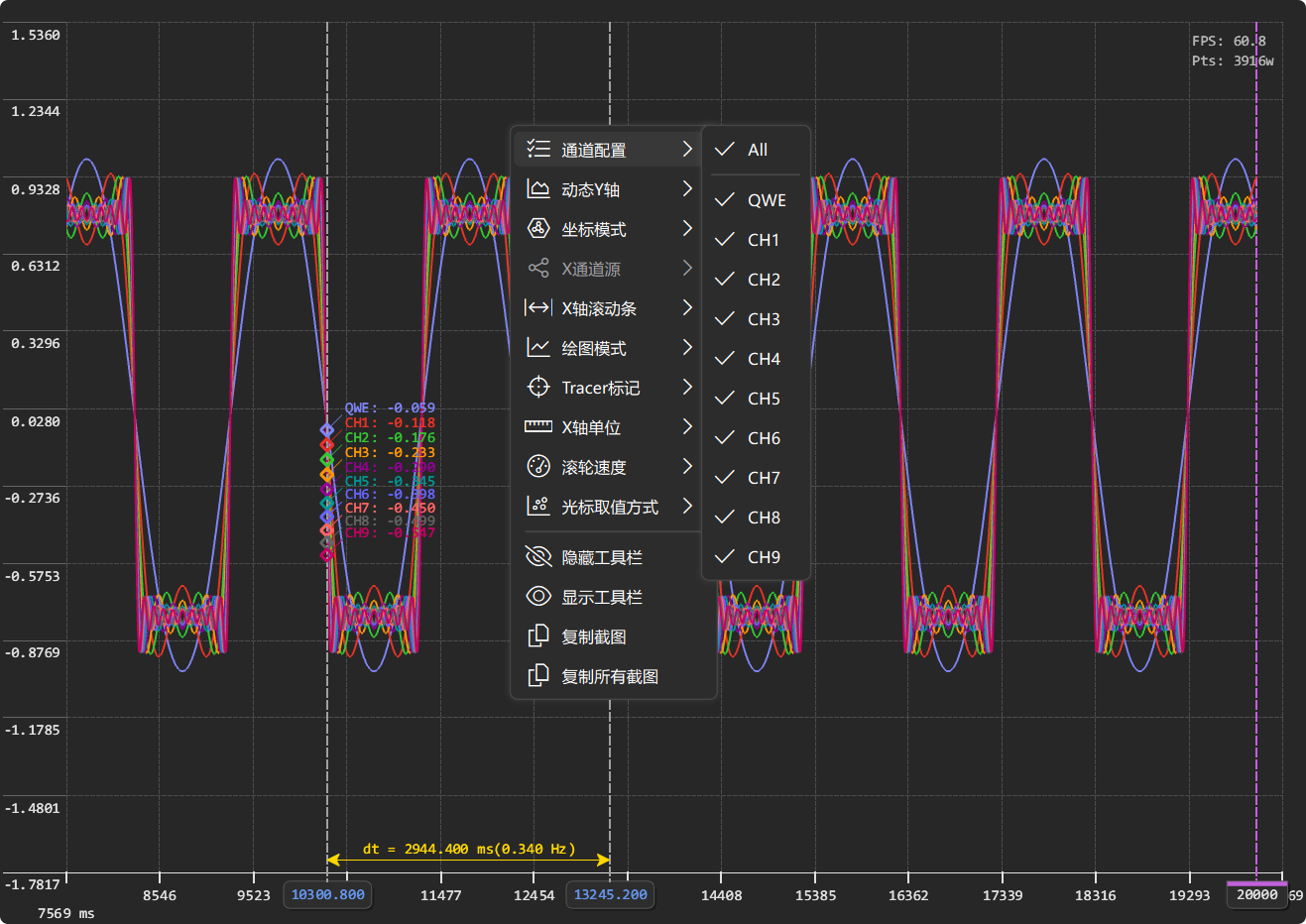

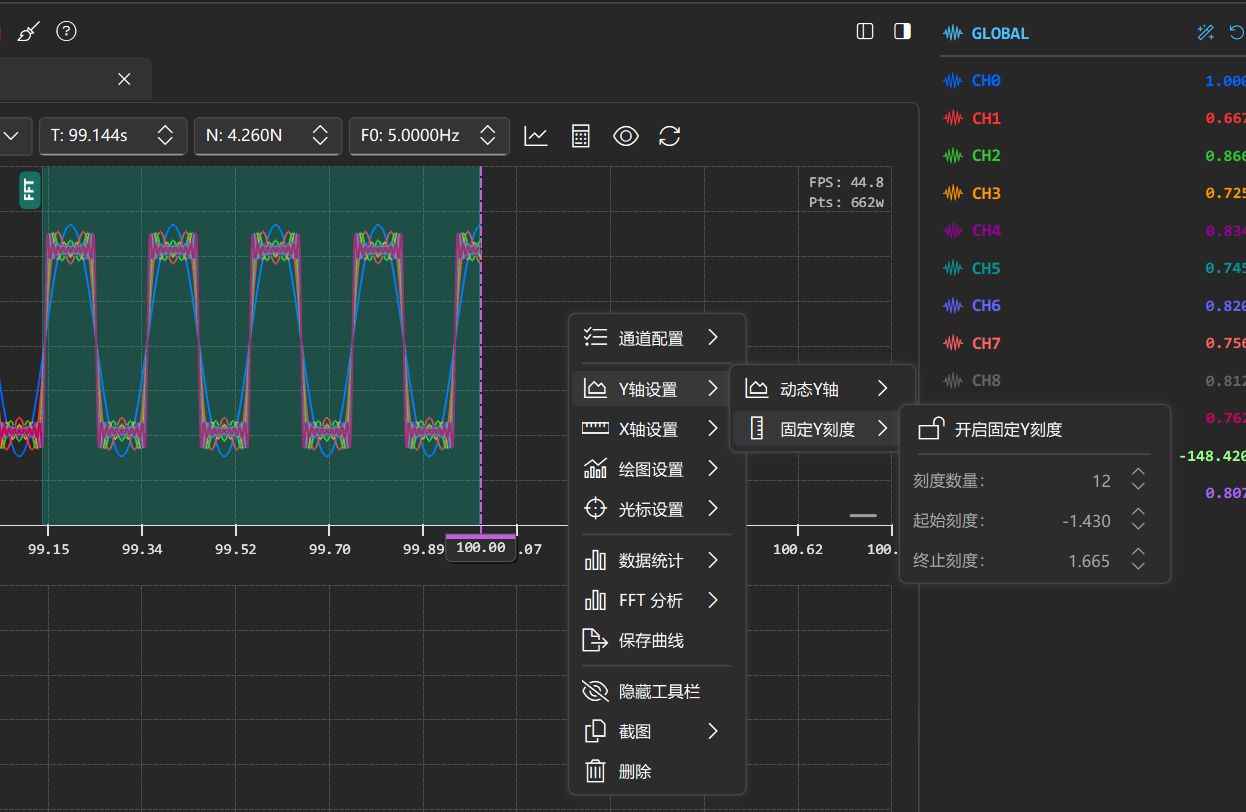

实时绘图控件用于观察一个或多个通道的高速波形。它支持 YT/XY 图、游标、区域数据统计、FFT、截图和右键菜单配置，适合把关键变量放在同一个视图里分析。

性能与通道

✨ 10 亿+ 点 / 秒绘制能力面向高采样率、多通道和长时间缓存场景，降低大量点刷新时的卡顿感。

✨ 长时间大数据观测保留大量历史采样点，配合降采样、动态 Y、局部缩放和游标读取，在趋势和细节之间快速切换。

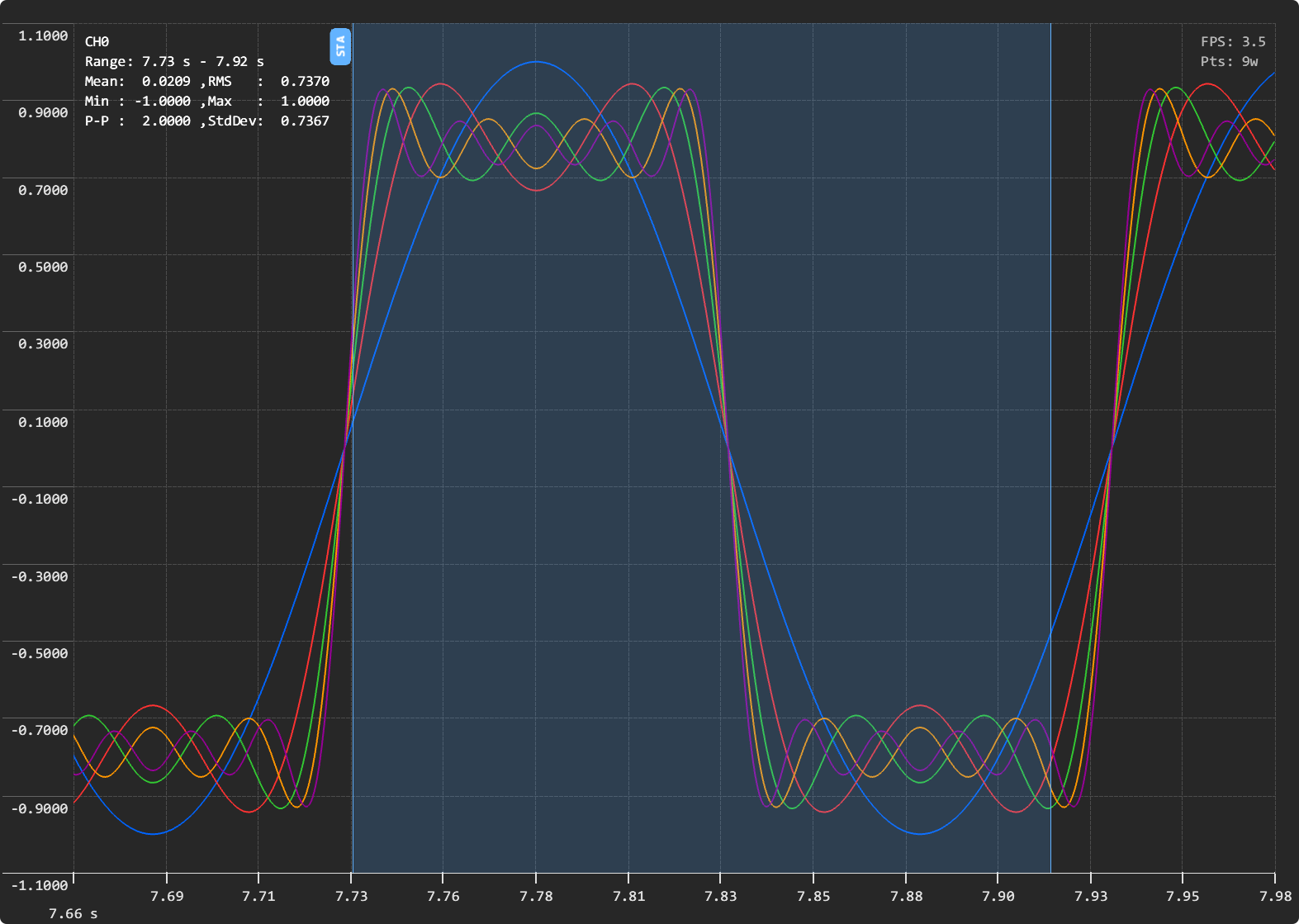

✨ 区域数据统计直接框定时域范围，计算指定通道的均值、有效值、极值、峰峰值和标准差，并支持手动或实时刷新。

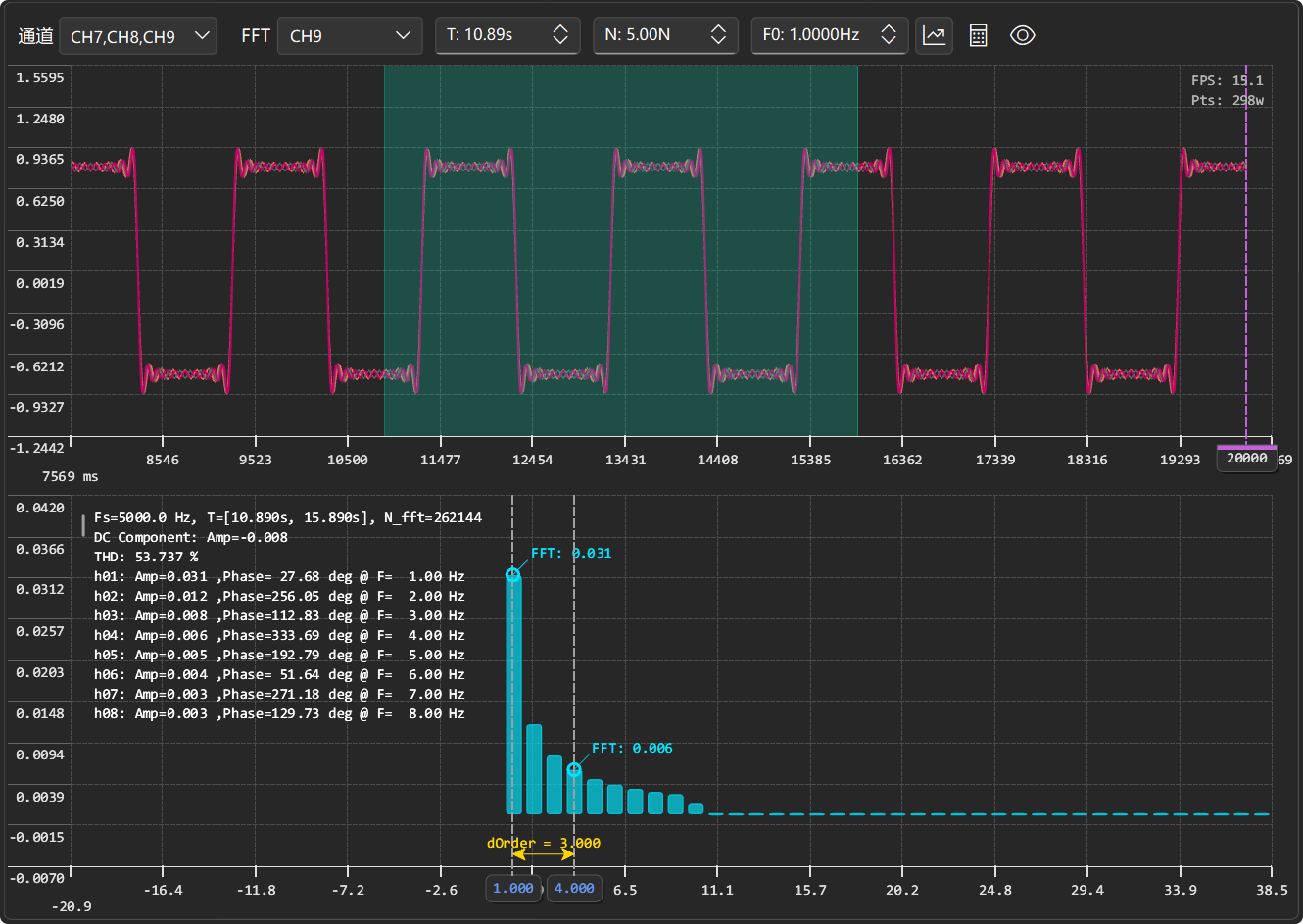

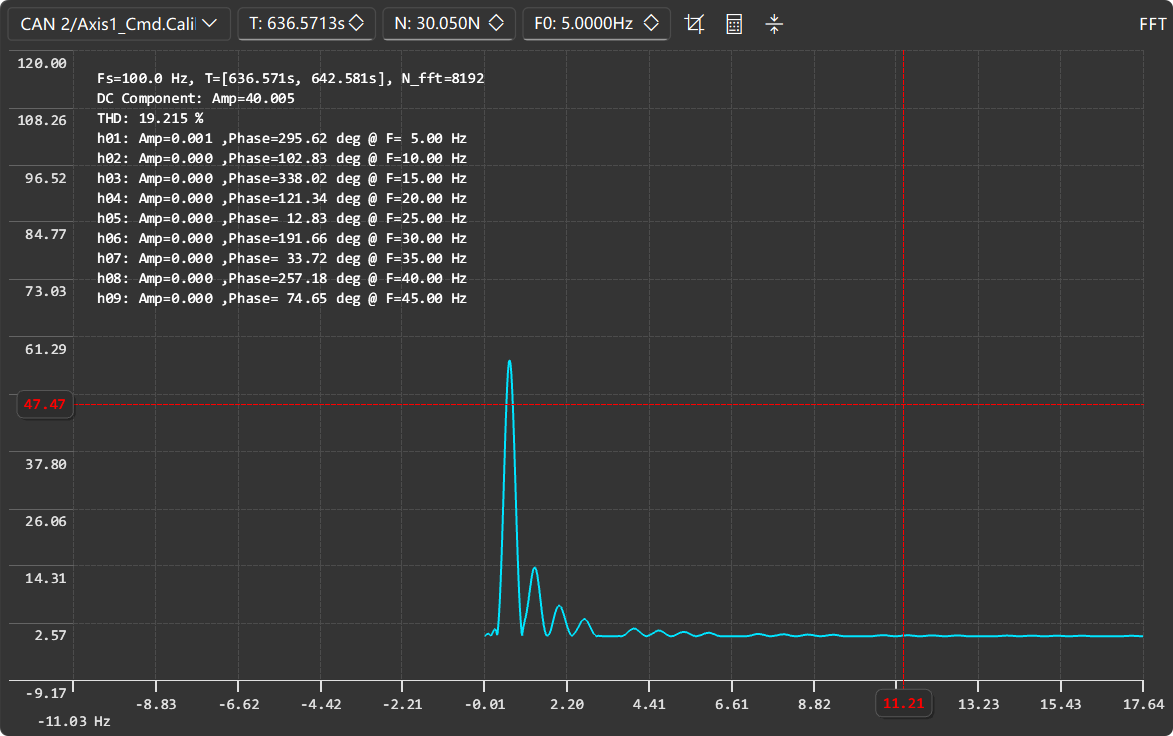

✨ 实时 FFT 分析时域波形和频域结果可以在同一个控件内联动观察，排查谐波、振动、噪声和控制周期问题更直接。

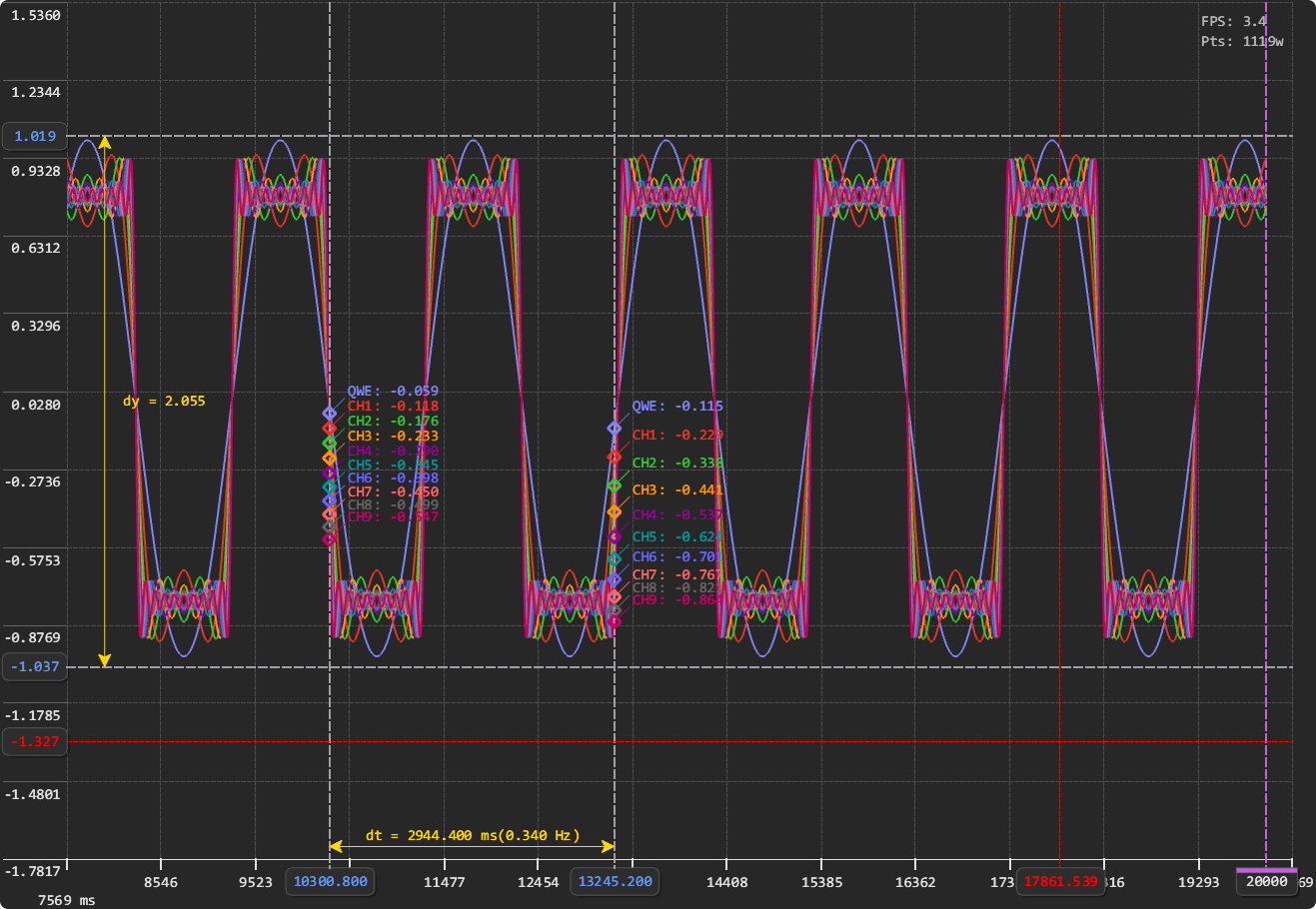

实时绘图控件外观
图示：通道选择框、曲线绘图区、坐标轴、游标、右上角状态信息和控件外框。

性能状态显示：绘图区域会显示 FPS、点数等渲染状态信息，用于观察当前刷新和绘制压力。高通道数、大缓冲区、高 FPS 或高 MSAA 都会增加 CPU/GPU 负载，必要时可以开启降采样来保持交互流畅。

通道选择：在绘图控件顶部选择需要显示的通道，曲线名称和颜色会跟随右侧通道配置。一个绘图控件可以同时显示多条曲线，适合把同一组相关变量放在同一坐标系里比较。

曲线选中：单击曲线可以选中它，单击绘图区空白会清除曲线的视觉选中状态。数据统计看板显示时，空白点击不会切换统计通道、更新看板或触发计算；再次明确选中曲线才会立即统计该通道。看板显示期间，左上角不再额外显示彩色通道名，通道名称由看板首行统一呈现。

坐标、视图与数据交互

时域 YT 图：默认模式是 YT 图，X 轴表示时间，Y 轴表示通道值。它适合观察电流、电压、速度、温度等随时间变化的信号。

XY 图：切换到 XY 图后，每条曲线可以选择一个 X 通道源，适合观察轨迹、相图、位置关系或两个变量之间的闭环关系。XY 图不参与时域 X 范围同步。

缩放和平移：在绘图区滚动鼠标滚轮会同时缩放 X/Y 方向；在 X 轴或 Y 轴刻度区域滚动时，只缩放对应轴。按住左键拖动可以平移当前视图。

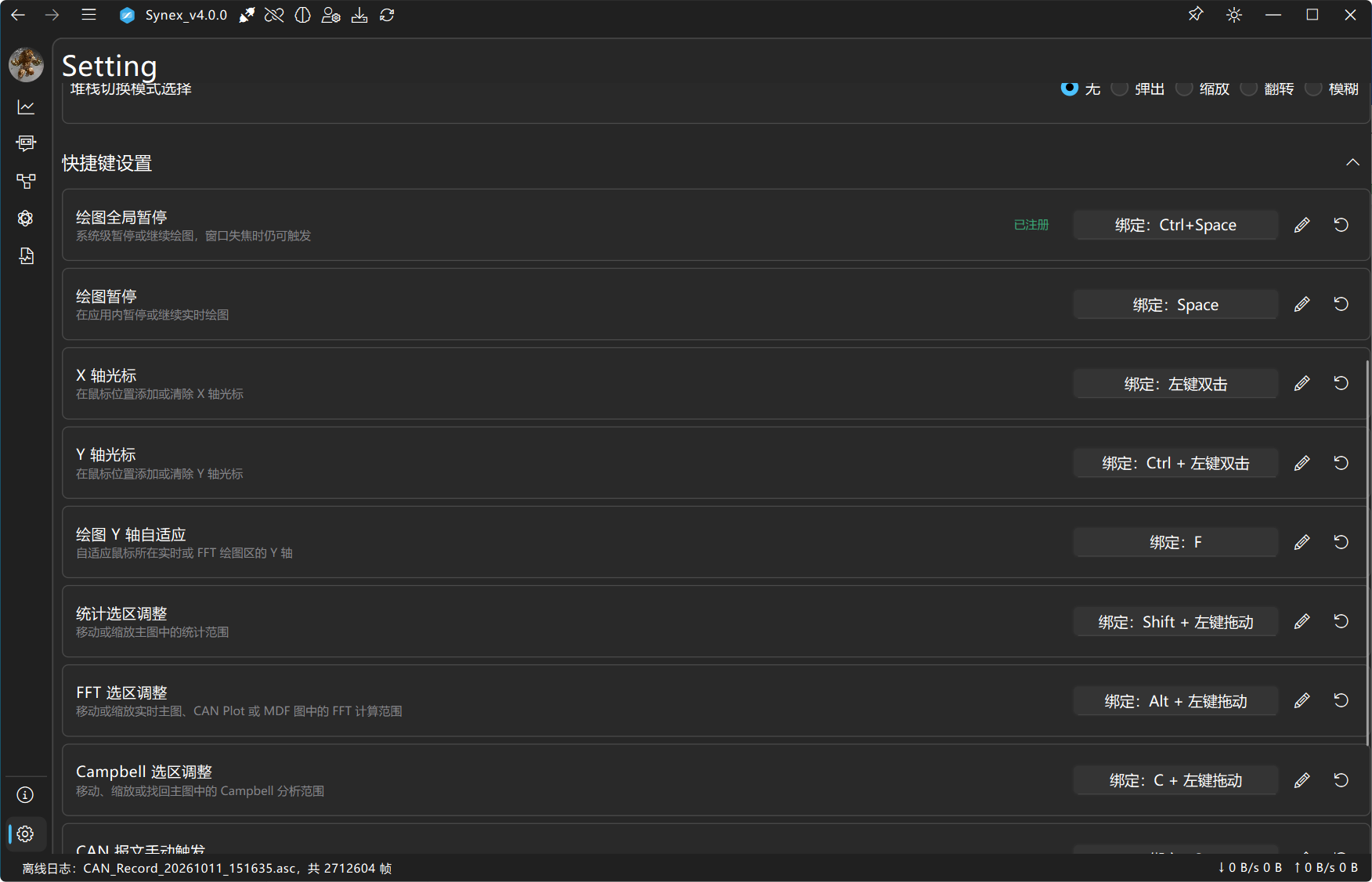

X 光标：默认左键双击绘图区可以添加或清除 X 光标，用于读取某一时刻曲线的值。拖动 X 光标线可以调整位置；鼠标手势可在设置页修改。

Y 光标：默认按住 Ctrl 后左键双击可以添加或清除 Y 光标，用于标记目标值、阈值或对比固定幅值；鼠标手势可在设置页修改。

Tracer 标记：Tracer 用于在曲线上显示当前关注点和数值标签。右键菜单可以切换 Tracer 的标记样式，让它更适合不同密度和颜色的曲线。

自动 Y：顶部工具栏的自动 Y 会立即根据当前可见数据校准纵轴范围，适合数据范围突然变化后快速回到可读视图。

动态 Y：动态 Y 会持续跟随当前可见数据范围变化。它适合波形幅值变化较大但需要一直保持可读的场景，也可以在单个绘图控件的右键菜单里单独开关。

复位视图：复位视图会恢复当前绘图控件的完整 X 范围，并重新调整 Y 轴显示范围。视图被多次缩放、拖拽后，可以用它快速回到整体观察状态。

降采样：长时间运行或大缓冲区场景下，降采样可以减少实际绘制点数，降低显示压力。它不会改变原始缓存数据，只影响绘制负载。

X 光标同步：开启同步后，同一工作台内的 YT 绘图控件会同步 X 光标，适合多图排查同一时刻不同变量的状态。

截图复制：绘图控件支持复制当前主图截图。如果已经打开 FFT，也可以复制主图和 FFT 图的组合截图，便于粘贴到报告、聊天或问题记录中。

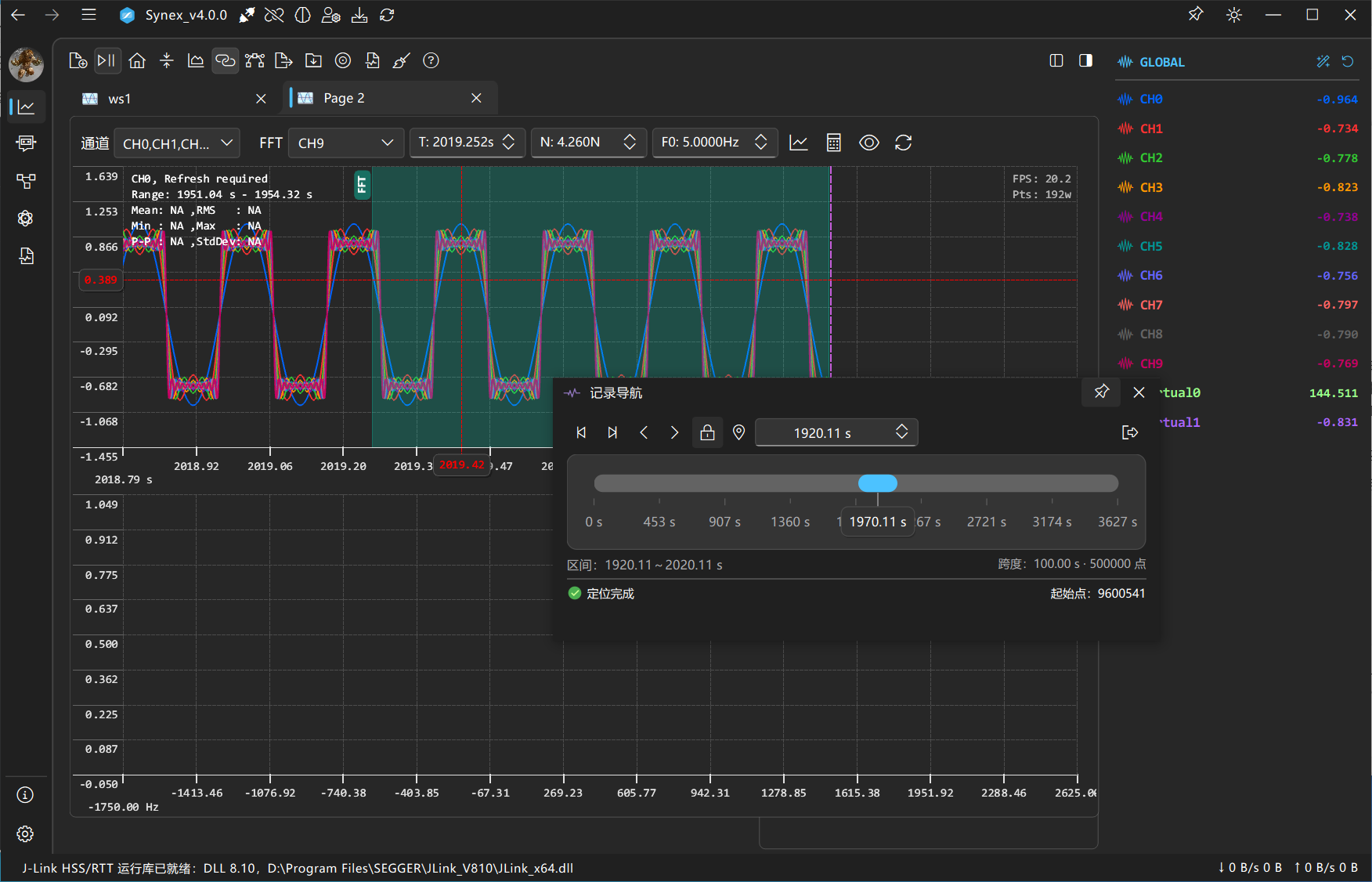

数据快照：顶部工具栏可以保存或加载 CSV、压缩 SPLOT 快照，复盘当前缓存中的实验波形；持续采集超出缓存容量的数据时，请使用“绘图录制”。具体操作见数据快照与长时间绘图录制。

只保存当前图的曲线：在绘图控件右键菜单中保存曲线数据时，只导出该主图实际显示的通道，但保存的是这些通道的完整缓冲区，范围不限于当前缩放窗口。适合从多通道实验中单独提取需要交付的曲线。

导入 CSV：手动导入时，缓冲区容量按文件点数调整，并根据时间列估算采样周期。CSV 保存数值历史；虚拟通道公式由当前软件配置管理，导入后需要按当前公式重新分析时，可使用 GLOBAL 的历史重算按钮。

右键菜单与显示设置

右键菜单功能：绘图控件的右键菜单集中放置显示方式、交互方式和截图工具，常用于临时调整某一个绘图控件的行为。

  • 动态 Y 轴：选择“是”或“否”，控制当前绘图控件是否持续自动调整 Y 轴。
  • 坐标模式：在 YT图 和 XY图 之间切换。
  • 数据统计：显示或隐藏统计选区和结果看板，并可通过“实时更新看板 > 是 / 否”控制周期刷新。
  • X 通道源：在 XY 图中为曲线选择 X 轴数据来源。
  • X 轴滚动条：控制主图 YT 模式下是否显示 X 轴浮动滚动条。
  • 绘图模式：可选择线图、点图或点线图。线图适合连续波形，点图适合离散采样，点线图适合同时观察趋势和采样点。
  • Tracer 标记：可选择十字形 + 水平、圆圈 + 斜线、菱形 + 斜线三种标记样式。
  • X 轴单位：可选择分钟 min、秒 s、毫秒 ms 或微秒 us。
  • 固定 Y 刻度：设置起始刻度、终止刻度和刻度数量，用于保持实验之间一致的纵轴量程；主图和 FFT 图可分别配置。
  • 滚轮速度：可在 5%～50% 范围内调整鼠标滚轮的单次缩放幅度。
  • 光标取值方式：可选择线性插值或最近点。线性插值适合平滑读取，最近点适合严格按采样点读取。
  • 工具栏显示：可隐藏或恢复当前绘图控件的工具栏；控件收窄时，工具栏按可用宽度自动收起部分项目，已有参数保持有效。
  • 复制截图：复制当前主图截图。
  • 复制所有截图：同时复制主图和 FFT 图截图。
实时绘图右键菜单
绘图右键菜单：通道配置、固定 Y 刻度、统计、FFT、保存曲线和工具栏显示。

数据统计看板

数据统计看板用于分析某个通道在指定时域范围内的整体水平、波动幅度和离散程度。统计区域以蓝色半透明选区和竖向 STA 标签标识，结果显示在主图左上角。

显示与隐藏：在主图右键菜单中打开“数据统计”，点击“显示统计看板”即可同时显示默认统计选区和结果看板；菜单项随后变为“隐藏统计看板”。隐藏后会移除统计选区、标签和结果文字，并停止相关数据复制与计算。

统计通道：首次使用时自动选择第一个有效通道。单击另一条曲线会立即将其切换为统计通道并计算一次；单击绘图区空白只清除曲线的视觉选中状态，不会改变看板通道或触发计算。看板显示期间，左上角不再重复绘制原来的彩色通道名。

统计选区：默认按住 Shift + 鼠标左键，可在选区内部整体移动，或拖动左右边界单独调整范围，手势可在设置页修改。被拖动的边界越过固定边界时会自动交换左右角色；选区完全离开当前视图后，也可以在空白处将原宽度选区移动到指针附近。数据缓冲范围缩小时，选区会自动收回到当前有效数据范围内。

计算与刷新：点击顶部工具栏的统计刷新按钮可以按当前通道和范围手动计算；切换曲线或释放统计选区也会立即刷新。拖动期间保留上一次完整结果，释放后再一次性更新。通过“数据统计 > 实时更新看板 > 是”开启实时统计后，仅在收到新数据时刷新，数值最高约 5 Hz 变化；已有任务尚未完成时只保留最新一次待处理请求。

结果看板：看板显示实际通道名称和统计范围，并给出 Mean、RMS、Min、Max、P-P 和 StdDev。统计值跟随当前 Y 轴精度显示，并使用等宽字体动态补齐为两列；范围文字跟随当前 X 轴单位和精度。没有有效通道或选区内没有有效数据时，指标统一显示 NA。

实时绘图控件数据统计看板
图示：当前统计通道、蓝色 STA 选区，以及 Mean、RMS、Min、Max、P-P 和 StdDev 结果看板。

FFT 与阶次分析

FFT 与阶次分析用于观察所选通道的频率成分、谐波幅值、相位和总谐波失真。FFT 区域以青绿色半透明选区和竖向 FFT 标签标识，分析结果显示在下方独立绘图区。

显示与隐藏：顶部工具栏的显示按钮用于打开或隐藏下方 FFT 绘图区，实时 FFT 按钮则单独控制是否跟随新数据计算。关闭实时 FFT 不会隐藏已有结果；隐藏 FFT 绘图区后会保留主图，并停止实时 FFT 调度。

FFT 通道与参数：顶部工具栏可以选择 FFT 通道，并设置起始时间 T、周期数 N、基波频率 F0 和最大分析阶数 Hmax。窗口长度为 N / F0 秒，周期数支持小数；Hmax 可在 1～100 阶之间设置，实际可分析阶数还受 Nyquist 频率限制。

Hmax 与频谱范围：Hmax 只限制逐阶谐波计算及阶次柱状图，不截断频谱曲线。频谱保留从直流到 Nyquist（Fs / 2）的完整单边结果；调整 Hmax 不会缩小 THD 的统计带宽。实时绘图、MDF 和 CAN FFT 使用相同规则。

FFT 选区：默认按住 Alt + 鼠标左键，可在选区内部整体移动，或拖动左右边界单独调整范围，手势可在设置页修改。整体移动会反向更新 T，边界缩放会同时更新 T/N；选区完全离开当前视图后，也可以在空白处将原宽度选区移动到指针附近。拖动期间暂停 FFT 计算，释放后将边界吸附到实际采样点并精确计算一次。

计算与刷新：点击计算按钮可以按当前参数执行一次精确 FFT。打开实时 FFT 后，仅在收到新数据时运行快速预览计算，频谱曲线或阶次柱状图最高约 25 Hz 刷新，结果看板文字最高约 5 Hz 更新；已有任务尚未完成时只保留最新请求。关闭实时 FFT 或停止数据流时会补充一次精确计算。

显示形式：在 FFT 绘图区右键打开“显示形式”，可以在“频谱曲线”和“阶次柱状图”之间切换。频谱曲线的 X 轴单位为 Hz，阶次柱状图的 X 轴单位为 Order；两种形式共用最近一次分析结果，切换时不需要重新计算。右键菜单还可以调整绘图模式、Tracer 标记、滚轮缩放幅度和截图方式。

结果看板：看板显示采样率 Fs、实际分析时间范围、FFT 点数 N_fft、直流分量、THD，以及各阶谐波的幅值、相位和频率；内容超过绘图区高度时可以滚动查看。谐波最多分析到 Nyquist 频率以内的 100 阶。

实时 FFT 与阶次分析
实时 FFT：上方选择通道并设置 T/N/F0，青绿色区域标识分析范围，下方展示阶次柱状图、THD 和各阶谐波的幅值与相位。

CSV / SPLOT 数据快照

快照保存当前绘图缓存中的通道名称、时间和数值。需要用 Excel、脚本或其他工具处理时选择 CSV；需要在 Synex 内保存和重新打开数据时，可以选择压缩 SPLOT。数据文件不包含完整工作区布局、颜色配置或虚拟通道公式，需要同时保留软件配置才能复用这些设置。

  1. 点击顶部保存按钮，在文件类型中选择“CSV 数据”或“Synex 压缩数据”，确认路径后保存。
  2. 只导出某个绘图控件显示的曲线时，在该图右键使用保存曲线入口；两种格式都保存所选通道的完整缓存，不限于当前缩放范围。
  3. 点击原加载按钮打开 .csv 或快照型 .splot，按手动导入规则恢复数值数据。
同为 .splot，打开入口不同 “保存数据 / 保存曲线”生成的是缓存快照，使用原加载按钮；“绘图录制”生成的是分段记录，使用“查看记录”。选错入口时软件会提示切换，修改扩展名不能转换这两类文件。

长时间绘图录制

绘图录制把连接数据源后接受的新采样持续写入压缩文件，记录长度不受当前绘图缓存点数限制。它用于保存数值波形；原始串口日志和 CAN 原始报文录制仍使用各自的录制入口。

  1. 连接数据源，确认物理通道、工程量换算、采样周期和虚拟公式配置。
  2. 点击“绘图录制”，选择尚不存在的 .splot 文件名。当前绘图暂停时也能准备录制，恢复绘图后才开始写入新采样。
  3. 实验过程中暂停绘图会同时暂停录制；恢复后继续写入同一文件，可通过录制按钮提示查看已接收点数。
  4. 再次点击录制按钮结束，等待“正在完成录制”收尾并出现保存结果，再打开记录。

记录内容：新录制文件保存物理通道的工程值与时间，不保存虚拟通道列或公式。查看时使用当前虚拟定义计算窗口结果；需要保留公式，请同时备份软件配置。

何时需要重新录制：通道或公式配置变化、采样周期变化、清零、导入文件替换数据或数据源停止会结束当前录制。磁盘或压缩处理跟不上采样时，软件也会提示停录；处理提示后用新文件开始下一段实验。

未完成文件：正常结束后文件保存为 .splot；异常中断可能留下 .splot.part。可通过“查看记录”尝试恢复已完成的数据块，末尾未写完整的数据不保证可恢复。

记录导航与分段查看

停止录制并等待收尾后，点击“查看记录”打开分段 .splot 或 .splot.part。软件暂停实时绘图，以当前缓冲区容量读取有限数据窗口，并打开“记录导航”。这套操作用于按段查看历史，自动倍速播放 CAN 日志请使用 CAN 日志回放。

记录按窗口读取，导航过程无需把整份长文件放入内存。读取失败时会提示原因并保留原显示数据；导出当前数据只能得到当前已加载窗口，不能代替复制原始完整记录文件。

记录导航与分段查看
记录导航：翻段、小步移动、保持缩放、按时间定位及当前窗口范围，可与波形和选区一起查看。

通道配置与虚拟通道

右侧通道区用于管理名称、颜色和工程量变换。物理通道通过增益与偏置把输入值换算为工程值；虚拟通道在电脑端对现有通道进行运算和滤波，无需修改设备上报协议。

物理通道与全局显示

创建和应用虚拟通道

  1. 在右侧通道区右键选择“增加虚拟通道”，展开新卡片并设置名称与颜色。
  2. 使用方括号引用已有通道，例如 [母线电压] * [母线电流] 计算功率，或 [目标转速] - [实际转速] 计算误差。
  3. 检查表达式校验提示，点击应用后，公式从下一批实时数据开始生效。编辑器中的草稿不会直接改变运行结果。
  4. 在绘图、数值等控件中选择虚拟通道，与物理通道一起观察。虚拟定义会随软件配置保存。

表达式支持常量、括号和 + - * /，也可以引用其他虚拟通道。名称重复、源通道不可用、自引用或循环依赖会导致校验失败；删除被其他公式引用的通道前，需要先调整依赖公式。

滤波公式

所有频率参数单位均为 Hz，必须符合当前采样周期对应的有效频率范围。滤波输出需要建立运行状态，刚开始采样或重新计算时可能出现起始过渡。

对历史数据应用公式

导入 CSV 或修改公式后，点击 GLOBAL 中的历史重算按钮，可应用所有未提交公式并重新计算全部虚拟通道历史。计算按时间顺序使用当前缓存的物理工程值，物理数据保持不变；需要对比不同公式时，建议先保存原分析结果。

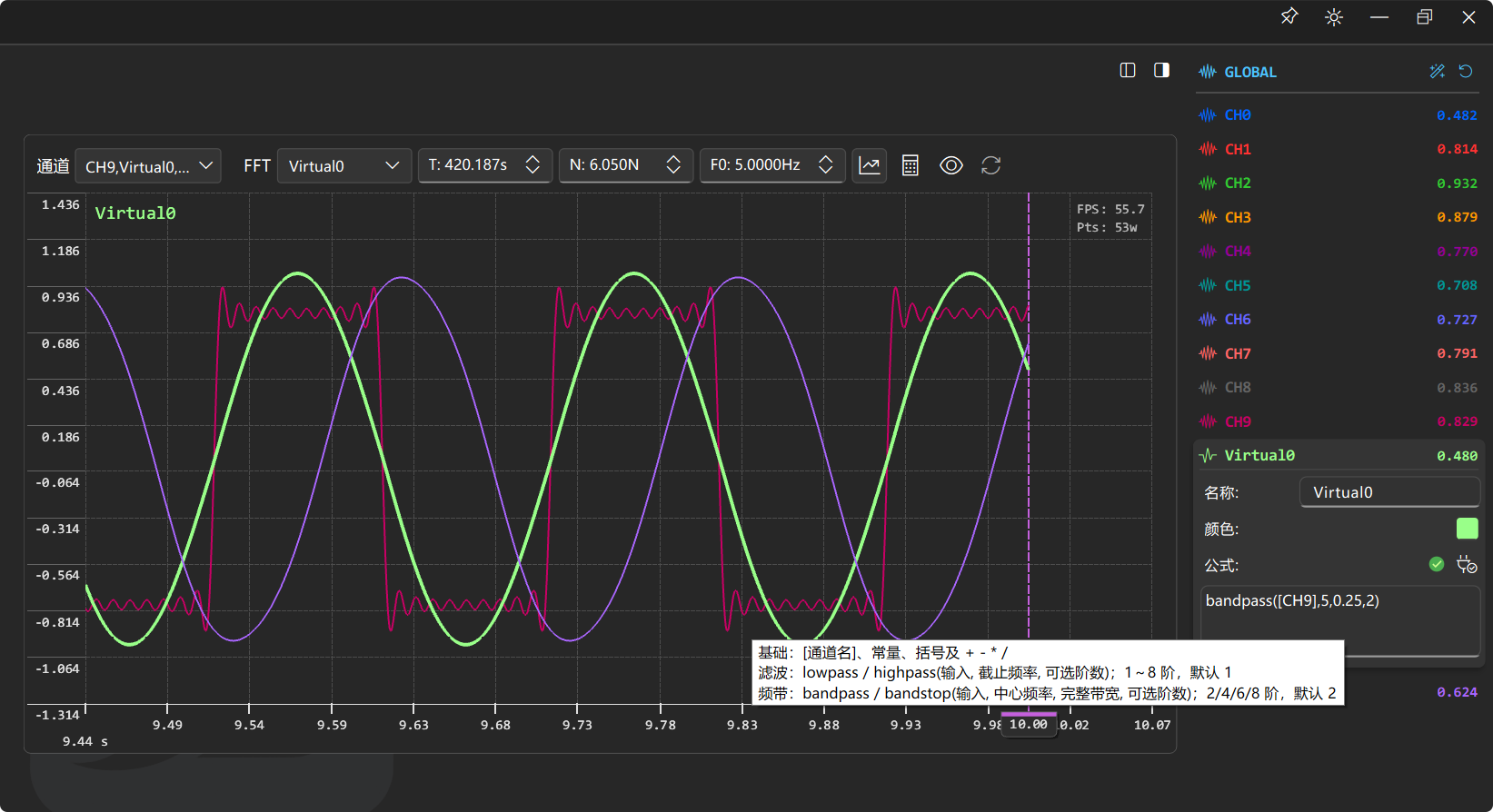

虚拟通道公式与滤波波形
虚拟通道：右侧配置名称、颜色和带通滤波公式，查看校验状态与语法提示；左侧将虚拟输出和源通道波形放在同一视图中比较。

数值控件

数值控件用于突出显示单个通道的当前值，适合放置电流、电压、转速、温度等关键变量。它会跟随通道配置中的名称和颜色变化，便于和曲线颜色保持一致。

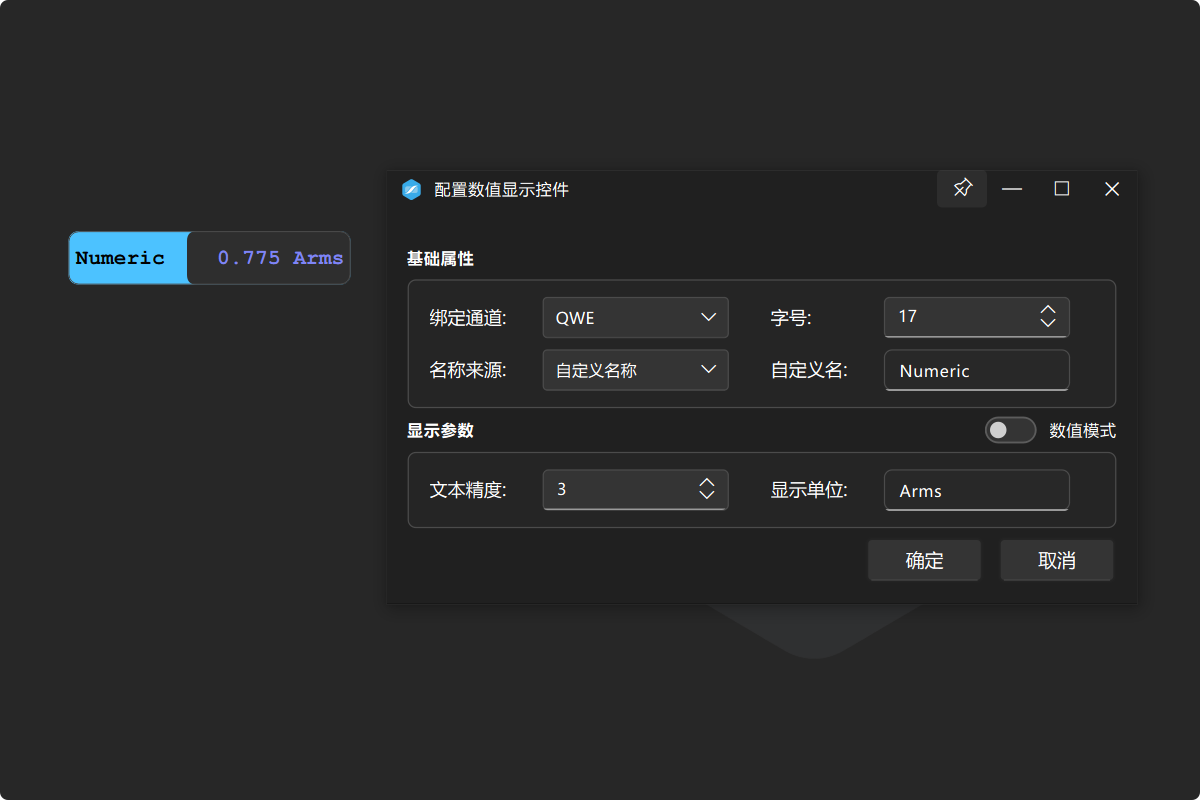

数值控件
图示：数值控件配置窗口和绑定后的显示效果。

仪表控件

仪表控件用于把单个通道显示为圆形表盘，适合转速、母线电压、温度、占空比等有明确范围的变量。配置时通常需要选择通道，并设置标题、最小值、最大值、单位和小数位。

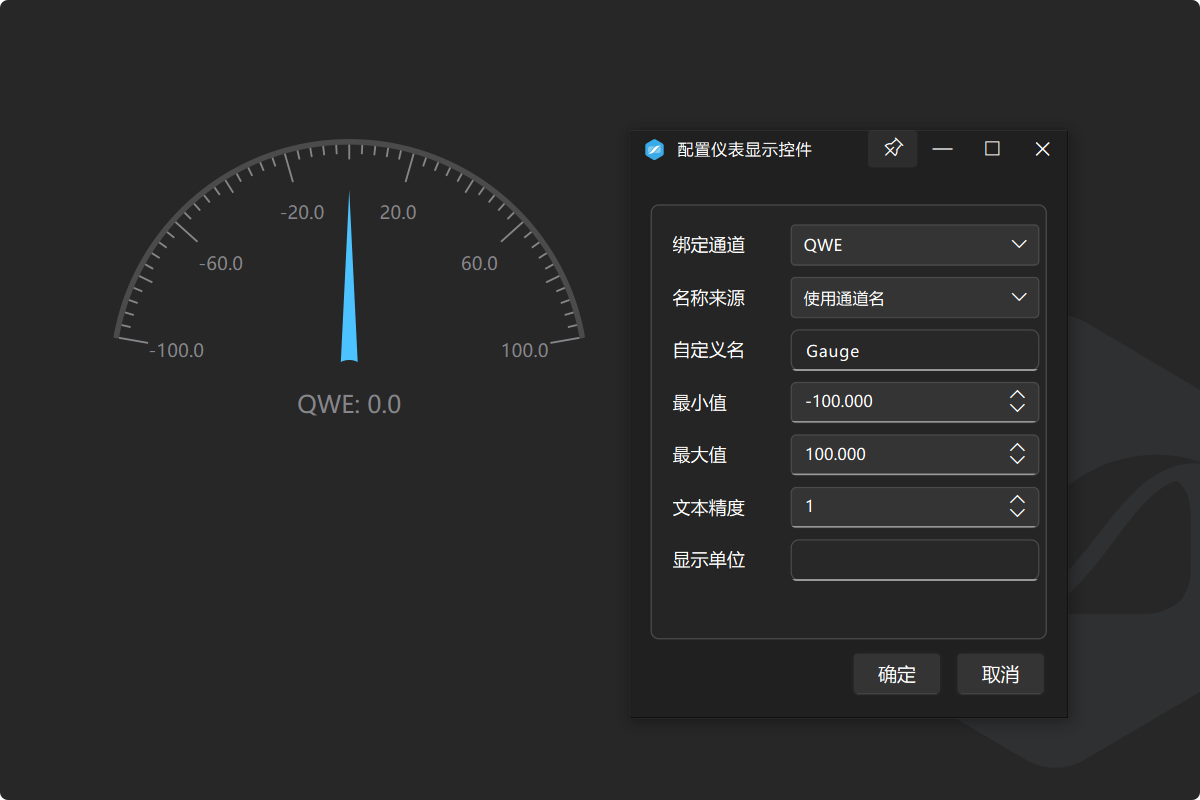

仪表控件
图示：仪表控件显示效果、范围配置和单位配置。

姿态控件

姿态控件用于显示设备或机构的三维姿态，适合 IMU、云台、电机执行机构和机器人关节调试。它可以从欧拉角或四元数通道获取姿态，也可以配置模型文件、模型颜色、透明度、线框、坐标轴和校准参数。

姿态控件
图示：姿态控件、STL 或 glTF/GLB 模型显示、输入通道配置和模型外观配置。

图片控件

图片控件用于显示协议中的图片帧，适合摄像头、视觉算法、中间处理结果或设备截图。右键图片控件可以选择图片通道、填充方式、图片特效和名称显示方式。

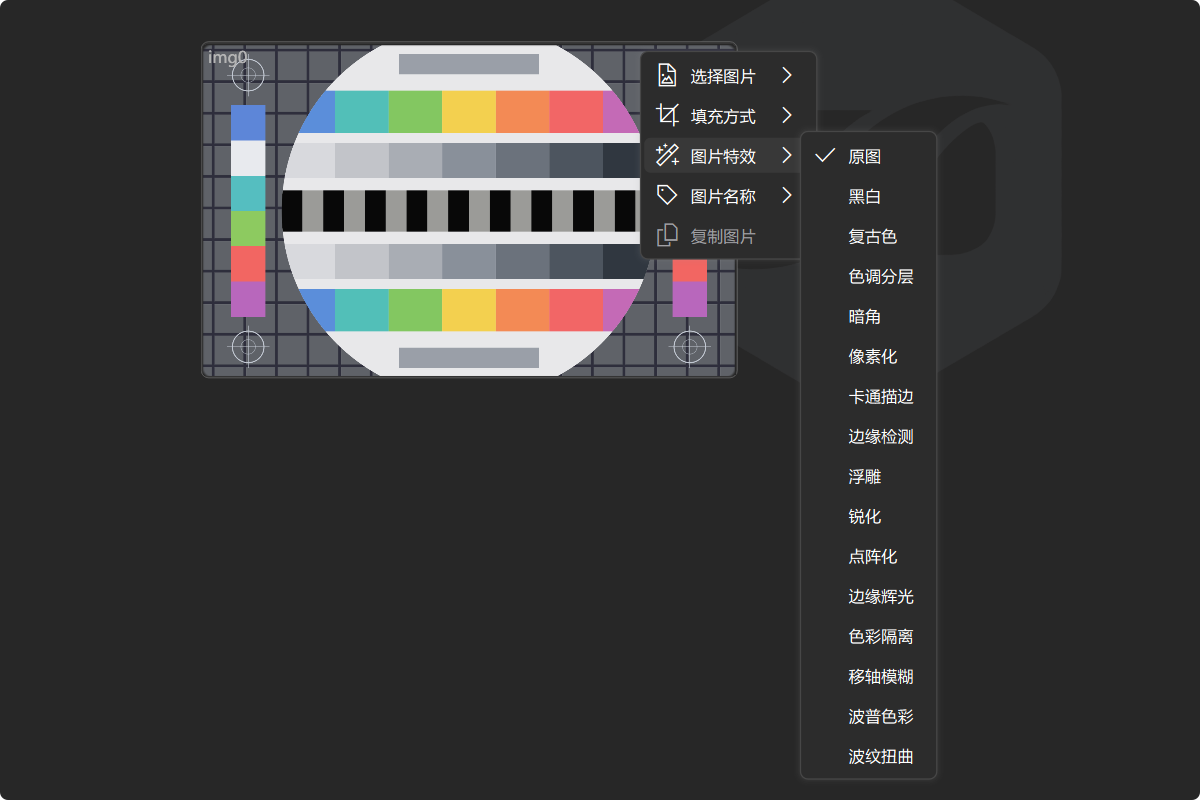

图片控件
图示：图片控件右键菜单、填充方式、图片特效列表和不同特效的显示效果。

串口控制台控件

串口控制台控件用于查看和发送原始串口数据，适合协议 bring-up、异常排查和文本日志观察，可以在文本/HEX、时间戳、解码、ANSI、RX/TX 显示和日志记录之间切换。

✨ 高并发大吞吐显示大量 RX/TX 数据连续刷屏时依然保持流畅，适合高频日志和压力测试。

✨ 原始数据完整追踪按真实到达顺序显示输入和输出，便于回看每一段通信过程并定位偶发异常。

串口控制台控件
图示：RX/TX 区域、HEX/时间戳按钮和日志记录入口。

滑条控件

滑条、开关和模式选择均支持“立即发送控件指令”：激活目标控件后，默认按 Enter 按当前状态发送一次，不必先改变值；该快捷键可在设置页修改。

滑条控件用于把连续数值发送给设备，适合速度给定、电流给定、位置给定和占空比调节。配置时通常需要设置显示名称、数值范围、步进、初始值、命令模板和发送方式。

滑条控件
图示：滑条控件、范围配置和命令模板配置。

开关控件

开关控件用于发送双态控制命令，适合使能/失能、运行/停止、闭环/开环等场景。配置时可以设置开关名称、两种状态的显示文本、状态值、命令内容、校验方式和发送目标。

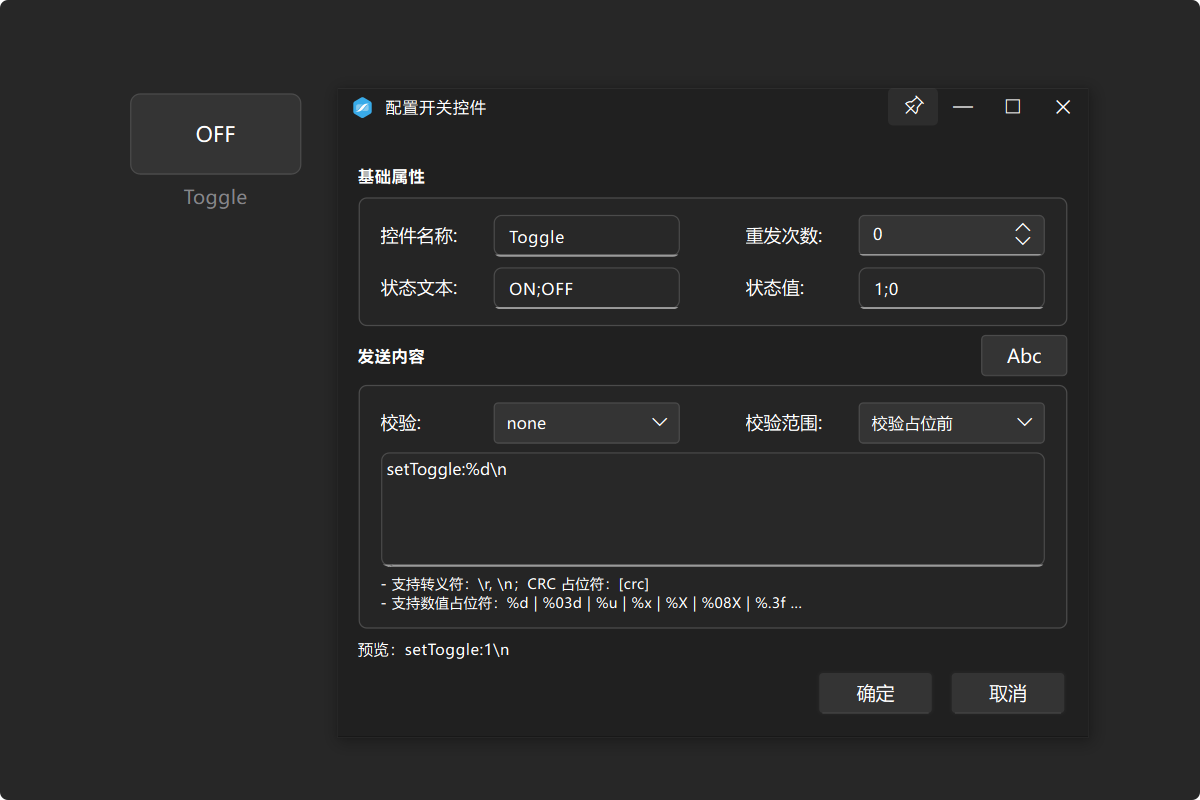

开关控件
图示：开关控件、状态文本、状态值、发送模板和命令绑定配置。

模式选择控件

模式选择控件用于在多个离散模式之间切换，适合控制模式、测试阶段、运行档位和算法分支选择。每个模式都可以配置显示名称、模式值和对应命令。

模式选择控件
图示：模式按钮组、模式文本、模式值、发送模板、同状态重发和命令绑定配置。

指令台

指令台用于维护可复用的设备控制指令。它不是临时输入框，而是一个可以长期保存、分组、排序、重复发送并和个人工作台控件绑定的指令库，适合把使能、停止、清故障、设置目标值、切换模式等现场操作集中管理。

统一维护控制动作 常用指令建议先放进指令台，再让滑条、开关、模式选择等控件绑定它。这样同一条指令的内容、校验和重发策略只需要维护一份。

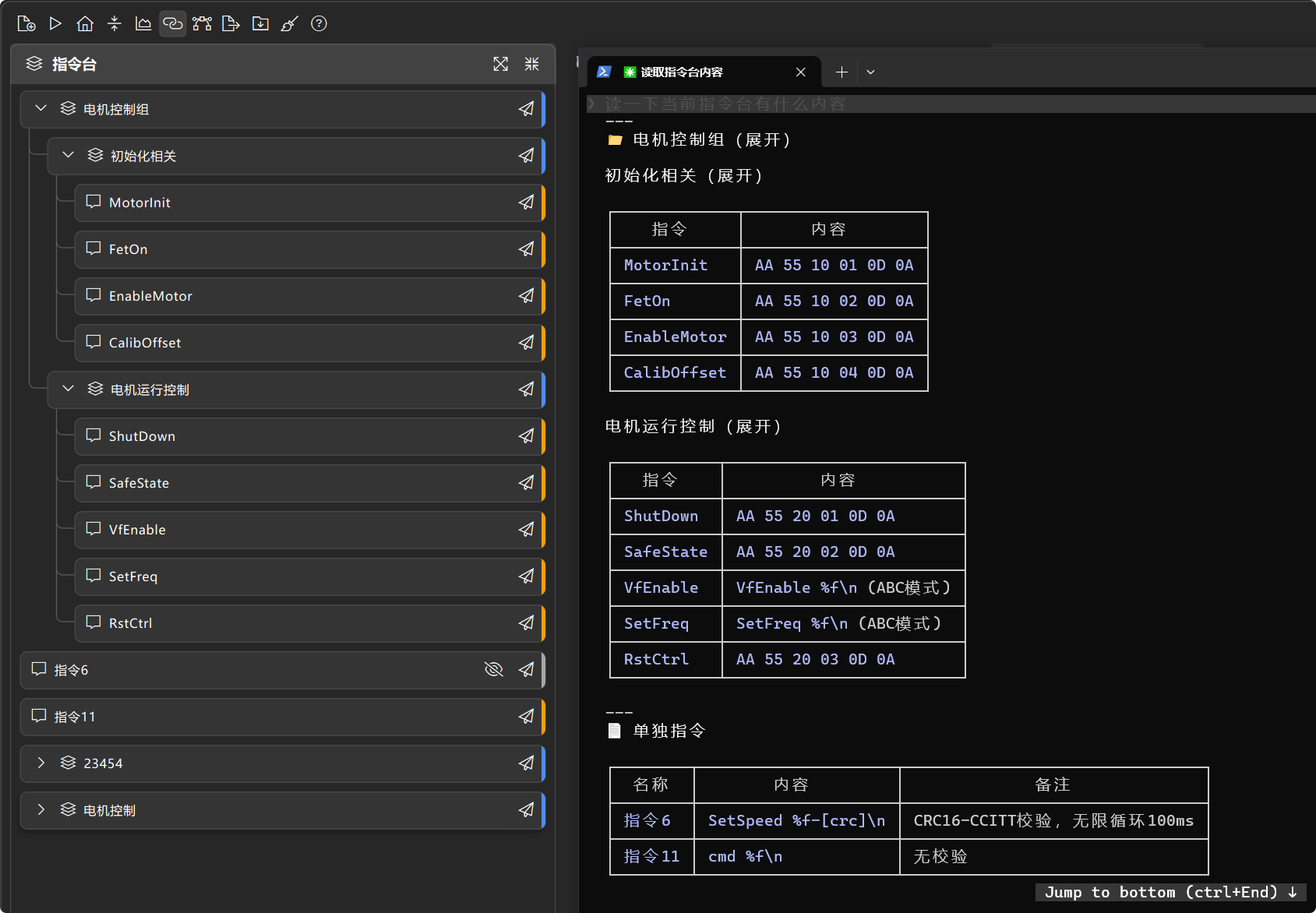

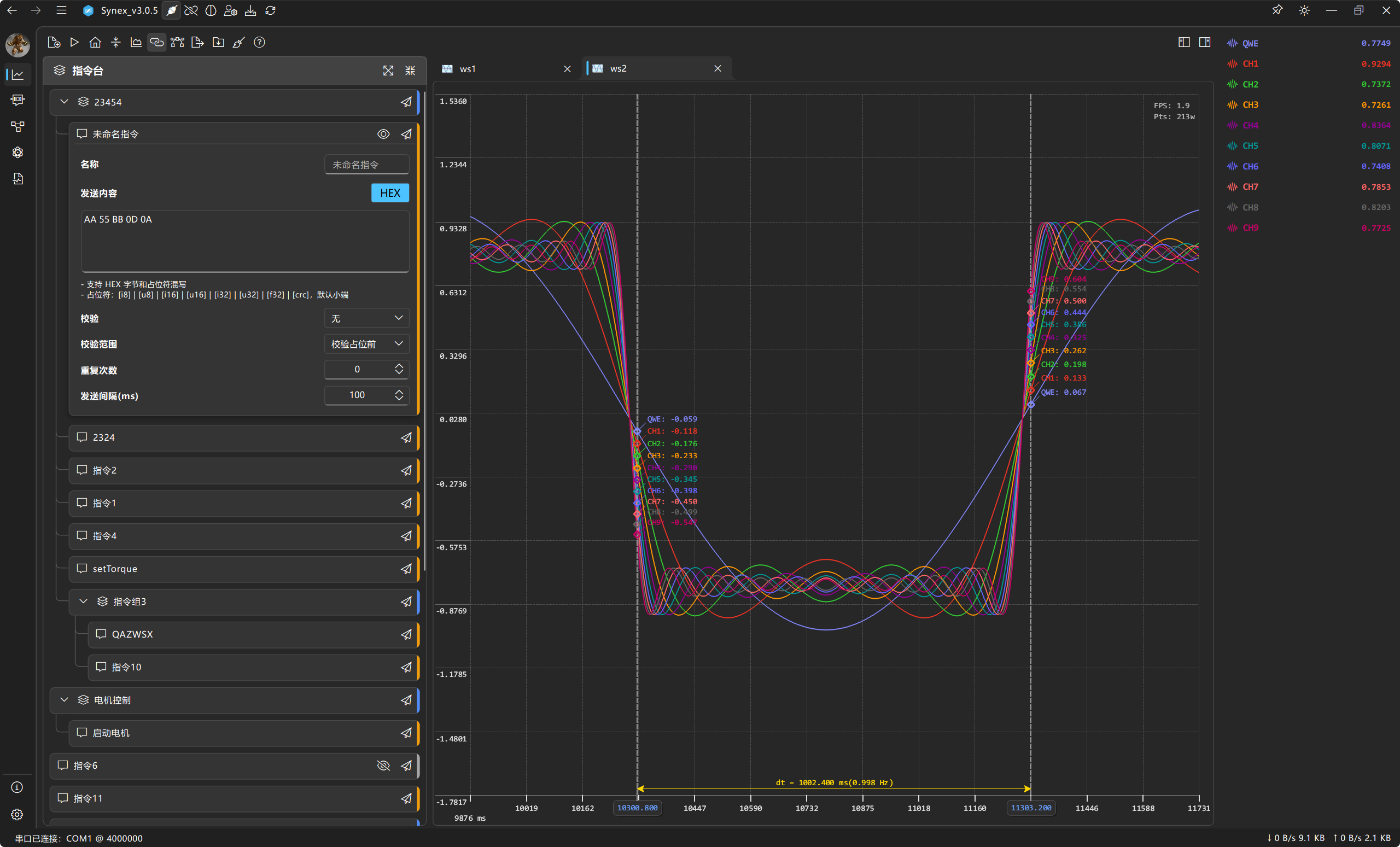

指令台整体外观
图示：左侧指令台、指令组、单条指令、发送按钮和展开后的配置区域。

指令和指令组

指令台由指令和指令组组成。指令是一条具体发送内容，指令组用于把多条指令按顺序组织起来，例如“进入调试模式”“启动实验流程”“退出并复位”。

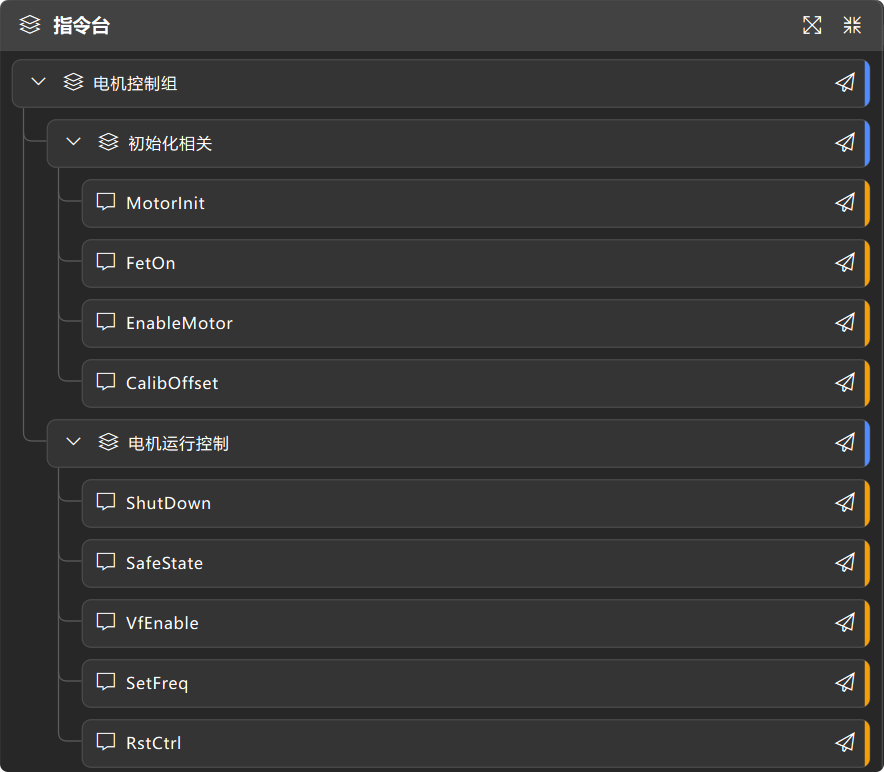

指令组和嵌套指令
图示：指令组、子指令组、拖动排序效果和组内顺序发送结构。

发送内容模板

每条指令都可以在 Abc 和 HEX 两种模式之间切换。Abc 适合文本指令和串口调试协议，HEX 适合二进制帧、寄存器写入和带参数的结构化指令。

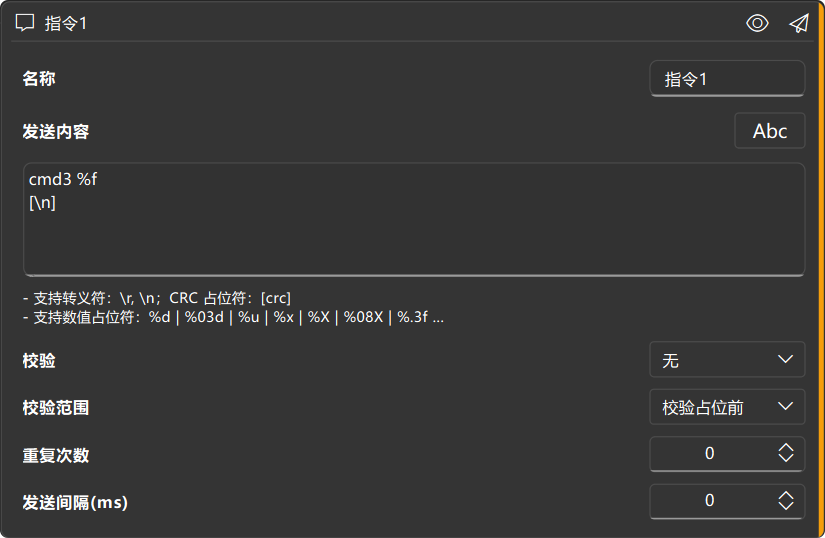

单条指令配置
图示：指令名称、Abc/HEX 切换、发送内容、校验、重复次数和发送间隔。

校验和 CRC

指令台可以在发送内容中插入校验结果。你只需要在模板中写入 [crc]，再选择校验类型和校验范围，Synex 会在发送前生成最终字节内容。

重复发送和顺序发送

单条指令和指令组都可以配置重复次数和发送间隔。单条指令用于重复发送同一个指令，指令组用于按顺序执行一组动作。

绑定个人工作台控件

滑条、开关和模式选择控件可以绑定指令台中的某条指令。绑定后，指令内容、校验、重发参数由指令台统一维护，控件只负责提供当前参数。

控件绑定指令
图示：滑条、开关或模式选择控件右键菜单中的绑定指令入口，以及绑定后的配置预览。

导入、导出和清空

指令台可以导出为 JSON，用于项目备份、团队共享或跨电脑迁移。导入 JSON 会替换当前指令台内容，清空全部指令也会删除当前所有指令和指令组，这两类操作都会在执行前提醒确认。

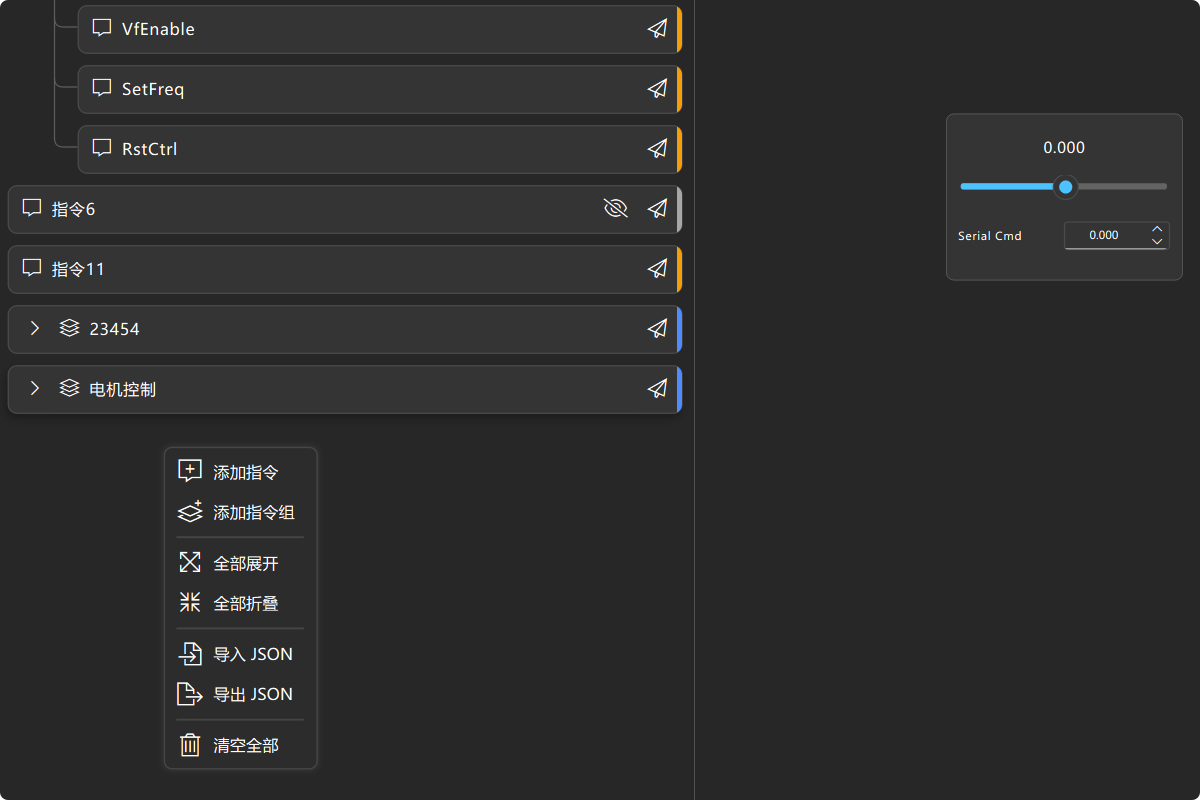

指令台导入导出
图示：导入、导出、清空全部入口，以及替换当前指令台的确认提示。

协议编辑器

协议编辑器用于设计和发布 CustomBinary 自定义二进制协议。你可以把一帧数据拆成帧头、数据、校验、帧尾等字段积木，逐项配置字节数、字节序、缩放、偏移和曲线输出；发布后，连接页即可选择这个协议解析真实设备数据。

从帧结构到可用协议 协议编辑器关注的是“这一帧长什么样”。字段顺序决定解析顺序，字段属性决定每段字节怎么解释，发布动作则把当前设计同步到连接页和解析器。
协议编辑器整体界面
图示：字段组件库、帧结构时间轴、字段属性面板、协议属性和顶部工具栏。

字段组件库

左侧字段组件库提供常用帧结构积木。点击字段即可追加到当前协议，之后可以在时间轴中选择并配置具体属性。

字段组件库
图示：Header、FrameId、Length、Data、Checksum、Tail、Skip 字段按钮。

帧结构时间轴

中间时间轴按字段顺序展示当前协议的完整帧布局。字段从左到右排列，顺序就是解析器读取字节的顺序；拖动字段可以调整同一协议内的字段顺序，拖动协议行可以调整多个协议在工作区中的排列。

帧结构时间轴
图示：一条包含 Header、多个 Data、Checksum、Tail 的完整帧结构，以及发布状态提示。

字段属性配置

右侧字段属性面板用于决定某段字节的含义。Data 字段通常最常用：你可以设置字段名、类型、字节数、大小端、缩放、偏移，并选择是否输出到曲线。

字段属性配置
图示：Data 字段的字段名、类型、字节序、缩放、偏移和输出到曲线选项。

协议属性与多协议工作区

协议属性用于配置协议名称和代码生成模式。协议编辑器允许在同一个工作区中加载多个协议，适合对比不同版本、临时修改旧协议，或把多个设备的协议放在一起维护。

发布与连接页使用

编辑完成后，需要点击发布，当前协议才会写入本地协议库并同步给连接页。连接页选择对应 CustomBinary 协议后，解析器会按已发布的字段顺序和字段属性处理收到的数据。

固件代码生成

协议编辑器可以根据当前协议生成下位机发送侧 .h / .c 代码。生成代码负责组帧、大小端处理和校验计算，业务代码只需要填充 Payload，并把底层 UART、USB CDC 或网络发送函数作为回调传入。

固件代码生成
图示：代码生成按钮、输出目录选择、生成的 .h/.c 文件和代码生成提示。

CAN 总线分析

CAN 模块面向 CAN/CAN FD 总线调试，在同一个工作区内组合硬件网络配置、Trace、DBC 发送、手动发送、绘图和 FFT。支持多个物理通道，通过独立逻辑接口管理 DBC、总线参数和发送路由，也可以录制原始报文并离线回放分析。CAN 工作区页签固定在主窗口中，不支持拖出为独立窗口。

工作区式 CAN 调试 右键空白区域添加所需控件。先配置硬件与逻辑接口，再绑定发送窗口和信号；数值、仪表、姿态、滑条、开关及模式选择也可以使用 CAN 信号。
CAN 工作区总览
CAN 工作区：信号绘图、Trace、FFT、DBC 发送与显示/控制控件组合使用。

硬件与多接口配置

当前 CAN 配置页支持 Kvaser、Vector、Peak / PCAN、创芯 和 ZLG 设备，并提供 Classic CAN 与 CAN FD 两种模式选择。不同硬件的驱动、通道数量、波特率范围和 FD 能力不同，实际连接前建议先确认驱动已经安装并能被系统识别。

建立硬件网络

  1. 通过 CAN 工具栏打开硬件配置，或在工作区添加硬件配置控件；重新扫描设备后选择实际连接的硬件。
  2. 新增逻辑 CAN 接口，为它设置唯一名称、Classic CAN / CAN FD、波特率与时序参数；同一接口可按需要关联多个 DBC。
  3. 通过端点连线把接口连接到物理通道。一个物理通道不能重复分配；同一硬件节点中的接口应来自同一台设备。
  4. 为其他端口继续添加接口。需要暂时停用某路总线时，可屏蔽接口并保留配置。
  5. 确认所需接口可用后打开 CAN 连接。发送窗口选择逻辑接口，接收、绘图和录制保留各帧的接口来源。

逻辑接口名称用于区分不同总线，例如“动力 CAN”和“底盘 CAN”。切换设备后，接口按物理端口号尝试重新绑定；缺失端口保留为未绑定，需重新确认连线。各厂商的多通道与 FD 能力以实际硬件、驱动和扫描结果为准。

CAN 硬件与多接口连线
硬件端口连接逻辑接口，同一接口关联多个 DBC，并通过连线绑定多个发送窗口。

多 DBC 关联与信号解析

在硬件配置的逻辑接口中关联一个或多个 DBC，合并描述同一物理总线上的不同设备；不同接口仍使用各自的数据库集合。Synex 按接口来源、报文 ID 和标准/扩展帧格式解析信号，供 Trace 展开、信号发送、绘图和显示控件复用。没有 DBC 时仍可查看原始帧、手动发送和录制原始报文。

添加、替换与移除 DBC

  1. 打开接口编辑或 DBC 关联窗口，点击“添加”选择一个或多个 .dbc 文件。
  2. 等待校验完成，检查每行的文件名、报文数量和解析状态；同一路径的重复文件会跳过。
  3. 需要更新某一份定义时，使用该行“替换 DBC”；不再使用时点击“移除 DBC”。
  4. 确认配置后，整组数据库用于当前接口的信号目录。接口卡片逐行显示关联的 DBC，可调整卡片大小查看。

冲突规则：同一接口内，相同 CAN ID 与帧格式的报文身份不能重复；不同身份的报文也不能使用相同报文名。信号名允许在不同报文中重复。文件顺序不表示覆盖优先级，应先整理冲突定义再关联。

校验失败：批量添加会逐个检查候选文件，通过的文件可加入，冲突或解析失败的文件不会混入。替换失败保留原文件，确认时会重新校验整组文件；详细文件路径和冲突来源可查看 SynexLog.txt。空 DBC 列表合法，可用于原始报文调试。

接口多 DBC 配置
接口配置窗口：添加、替换和移除 DBC，查看报文数量与解析状态，并设置 CAN FD 仲裁段和数据段。

CAN Trace：最新状态与逐帧浏览

CAN Trace 同时支持固定模式和时间模式。固定模式集中显示各类报文的最新状态；时间模式按帧浏览通信过程，更适合定位先后顺序、异常间隔和某一帧的信号值。工具栏可切换绝对时间与 Δt、暂停刷新、展开状态和过滤条件。

CAN Trace 固定模式
固定模式：集中查看各类报文的最新状态，展开后显示对应 DBC 信号的物理值和原始值。
CAN Trace 时间模式
时间模式：按时间顺序逐帧浏览报文，比较相邻时刻的通信过程；暂停后可展开单帧信号。

暂停、时间与过滤

CAN 发送控件

先绑定接口：在发送窗口选择目标逻辑接口，也可以在硬件网络图中把发送卡片左端点连接到接口右端点。拖动端点或已有连线可改绑，释放到空白处可解绑；接口右键可新建自动发送或手动发送节点。

CAN 发送控件用于按 DBC 组织报文发送。用户选择要发送的 DBC 报文后，可以在信号级别编辑物理值，由 Synex 根据 DBC 自动打包为 CAN 数据帧，避免手工计算位域、大小端和缩放系数。

DBC 发送与报文选择
选择逻辑接口与 DBC 报文，在下方编辑信号物理值、枚举值和信号生成器。

发送信号生成器

信号生成器用于让某个发送信号按规则自动变化，适合做阶跃响应、扫值测试、边界测试和控制链路验证。配置完成后，CAN 发送控件会在发送任务运行时实时计算信号值，并按 DBC 打包到对应报文里。

CAN 手动发送控件

CAN 手动发送控件不依赖 DBC，适合快速验证硬件连接、发送临时原始帧，或调试还没有整理成 DBC 的私有协议。用户可以直接填写 ID、DLC 和数据字节，并选择单次、周期或按键触发发送。

CAN 手动发送
手动发送控件：选择逻辑接口，配置报文 ID、DLC、载荷及触发方式。

CAN 绘图控件

CAN 绘图控件用于把 DBC 信号直接送入实时绘图区。它适合观察控制目标、反馈量、状态量之间的动态关系，也可以把多个信号放在同一工作区中和接收、发送控件一起联动分析。

CAN 信号绘图
CAN Plot：多信号分栏显示、双 X 光标测量和 FFT 分析选区。

CAN 显示与控制控件

数值、仪表和姿态控件可以绑定 DBC 信号，构成总线状态看板。数值控件可显示枚举文本；姿态控件可分别选择欧拉角或四元数分量。滑条、开关和模式选择则把物理值交给对应 DBC Send 信号，按发送任务的触发方式下发。

选择信号后，相关单位、范围或 DBC 值描述可用于初始化配置；之后可调整标题、量程、模式文本等。切换 DBC 后若原信号不存在，应重新绑定。使用信号生成器时，应明确由生成器还是人工控件控制该信号。

CAN 控件信号绑定
滑条控件绑定 CAN 信号：配置标题与量程，在信号选择窗口中选择目标 DBC 信号。

CAN FFT 与阶次分析

  1. 先在 CAN Plot 中添加要分析的 DBC 信号，再在工作区添加 CAN FFT 控件。
  2. 点击选择分析区域，在目标 CAN Plot 中单击建立选区，绑定来源图并选择 FFT 通道。
  3. 设置 T、N、F0 和 Hmax，或使用默认 FFT 选区手势调整范围；范围长度为 N / F0 秒。
  4. 点击计算，或完成选区调整后计算一次。在 FFT 右键菜单切换频谱曲线/阶次柱状图，配置固定 Y 刻度、Tracer、缩放和截图。

CAN FFT 使用当前选区快照进行单次分析，新报文到达不会自动重算。选区需包含 2～262144 个有效样本，频率轴使用首尾时间戳推导的平均采样周期；对于事件触发、丢帧或周期变化明显的信号，解读频率结果时应结合实际报文间隔。

Hmax 控制逐阶谐波与阶次柱状图数量，频谱曲线仍覆盖至 Nyquist，THD 统计带宽也不随 Hmax 缩小。

CAN FFT 分析
CAN FFT：来源通道、T/N/F0、频谱曲线及包含 THD、谐波幅值和相位的结果看板。

CAN 录制：原始报文与 DBC 信号

连接 CAN 后，通过录制按钮选择保存路径和格式。录制过程中可观察活动指示，停止后等待录制收尾完成再打开文件。

原始录制不要求先有 DBC；信号录制需要相应接口的有效数据库。Trace 的关键词和报文显示过滤不会裁剪录制内容。

CAN 原始日志浏览与离线回放

  1. 断开 CAN 并完成录制，通过 CAN 工具栏打开原始日志，支持 .asc、.mf4 和 .mdf 中的 CAN 原始记录。
  2. 在“日志通道与 DBC”窗口为需要解析的日志通道指定数据库；关联已配置接口时，会使用该接口的整组 DBC。没有 DBC 的通道仍可查看原始报文。
  3. 在 Trace 时间模式中浏览完整日志、搜索和过滤报文，选择时刻并展开单帧信号。
  4. 使用 CAN 主工具栏播放、暂停或停止回放；Trace 右键菜单可设置 0.1～10 倍速，或从指定文件时间开始播放。
  5. 回放时，报文按日志时间进入 Trace、信号显示和 CAN Plot，可结合游标及 CAN FFT 分析。停止后保留已绘制数据，Trace 返回完整日志浏览。
浏览、局部暂停和全局播放 Trace 暂停只冻结本卡片；主工具栏暂停控制整个日志播放。离线回放用于软件内分析，不把日志报文发送到真实总线。硬件连接与离线回放互斥，回放期间修改网络或 DBC 前需先停止。
CAN 日志回放
离线日志回放：顶部控制播放、暂停和停止并显示进度与倍率，Trace 和信号绘图同步更新。

MDF 阅读与离线分析

MDF Viewer 用于读取 .mdf 和 .mf4 测量文件，并把其中的数值通道绘制为可交互波形。它适合复盘 CAN 录制、台架试验、标定测量和长时间运行数据；当前模块以整段数据浏览和测量为主，不是带播放、暂停和倍速控制的时间回放器。

文件导入点击文件按钮选择 MDF/MF4，也可以把文件直接拖入 Viewer。
通道整理勾选、改色和排序通道，并通过悬浮信息查看单位、样本数和数据来源。
多轴分析每条曲线可使用独立 Y 轴，也可以共轴、堆叠或同时显示全部可见 Y 轴。
光标测量添加 X 光标读取采样值，并按需要选择最近点或线性插值。
MDF Viewer 阅读与分析界面
图示：左侧 MDF 通道树、全部可见 Y 轴、堆叠波形和双 X 光标测量。

打开 MDF 文件

  1. 进入 MDF 页面，使用默认的 MDF Viewer；也可以在工作区中继续添加新的 MDF Viewer。
  2. 点击 Viewer 顶部的文件按钮，选择扩展名为 .mdf 或 .mf4 的文件；也可以把文件从资源管理器直接拖入 Viewer。
  3. 文件解析成功后，左侧会展开通道树；通道名称后面的方括号用于显示文件中记录的物理单位。
  4. 勾选需要分析的通道，右侧绘图区会读取对应数据并添加曲线。
多文件对照 一个 MDF Viewer 当前对应一个文件。需要比较不同工况或多次试验时，可以添加多个 Viewer Tile，分别载入文件并调整它们在工作区中的位置和大小。

选择和整理通道

通道搜索：在左侧搜索行输入名称，支持不区分大小写的包含匹配、name:、*/?、- 排除及 selected:true/false。例如 *Speed* -Axis6 查找速度并排除 Axis6，selected:true 只查看已勾选通道。空格连接的条件需同时满足，Esc 或清空按钮恢复完整列表。

搜索只过滤列表，不移除隐藏通道已有的曲线；文件节点复选框只批量操作匹配通道。搜索期间暂停拖放和上下排序，清空关键词后恢复。

独立 Y 轴、共轴与堆叠

MDF 中的通道可能具有完全不同的单位和量程，因此 Viewer 默认允许每条曲线拥有独立的 Y 轴范围。可以根据“看绝对值”“比较趋势”或“避免曲线重叠”三种目的选择不同布局。

平移、缩放与视图控制

光标测量

默认在绘图区左键双击可以添加或清除 X 光标，拖动光标即可观察它与各条可见曲线交点处的数值；手势可在设置页修改。放置多个 X 光标时，可以结合光标位置和区间标记比较两个时刻之间的变化。

MDF FFT 与阶次分析

  1. 加载文件并勾选待分析通道，在主绘图区右键进入“FFT 分析”，显示 FFT 绘图区。
  2. 选择 FFT 通道，设置 T、N、F0 和 Hmax；窗口长度为 N / F0 秒，最大分析阶数可选 1～100。
  3. 默认按 Alt + 鼠标左键移动选区或调整边界，松手后计算；直接编辑参数只调整范围，点击“计算 FFT”提交分析。
  4. 在 FFT 绘图区右键选择频谱曲线或阶次柱状图，并调整固定 Y 刻度、绘图模式、Tracer 和截图。

MDF FFT 按真实时间戳确定样本范围，并以选区首尾平均采样周期建立频率轴，实际谐波范围受采样率限制。隐藏 FFT 会释放分析资源并保留参数；换文件后需重新选择有效通道。

Hmax 只限制逐阶谐波计算与阶次展示，不裁剪完整单边频谱，也不改变 THD 统计带宽。

MDF 搜索与 FFT
MDF Viewer：左侧搜索和选择通道，上方调整时域选区，下方查看频谱和谐波分析结果。

AI 助手连接 / MCP

Synex 支持通过 MCP 让外部 AI 连接正在运行的应用。开启后，AI 会通过 SynexMcpServer.exe 连接本机 Synex，并访问当前 UI 中的真实指令面板、协议编辑器和个人工作台；关闭后，本机发现文件会被删除，外部 AI 无法继续连接。

安全边界 MCP 只在你手动开启顶部工具栏“AI 助手连接”后生效。当前桥接走本机 IPC，不开放网络端口；会修改界面的工具调用建议先让 AI 预览，再确认应用。

当前 MCP 能力

MCP 开启后，外部 AI 不是简单读取静态文件，而是连接正在运行的 Synex UI。它可以读取当前界面状态，也可以在你确认后修改真实工作区配置。

读取值与执行结果的含义 最新值来自显示缓存，不是连续采样数组；暂停或离线时可能返回历史值。任务被接受或调度完成不表示设备已确认执行。取消只停止剩余调度，不能撤回已发送数据或排队的 HSS 写入，也不会自动发送停止指令。
MCP 联动个人工作台
图示：AI 可以读取个人工作台页面、控件布局和控件配置，也可以按确认后的方案创建或调整调试页面。
MCP 联动协议编辑器
图示：AI 可以读取协议字段、校验配置和发布状态，并辅助生成协议草稿、示例帧和下位机参考代码。
MCP 联动指令台
图示：AI 可以读取指令组和单条指令，预览指令台修改内容，并在确认后应用到当前运行中的 Synex。

Claude Code 接入

如果使用 Claude Code，可以把发布包中的 SynexMcpServer.exe 注册为 stdio server。下面路径按安装目录举例，实际使用时替换为你本机的 Synex 安装路径。

claude mcp add --scope user --transport stdio synex -- "D:\Synex_v3.0.5\mcp\SynexMcpServer.exe"
claude mcp list
claude mcp get synex

如果后续不再需要让 Claude Code 连接 Synex，可以单独执行卸载命令。

claude mcp remove synex --scope user

Codex 接入

Codex CLI 和 Codex IDE 扩展共用 MCP 配置。你可以用命令行添加，也可以把同等配置写入 ~/.codex/config.toml 或项目内受信任的 .codex/config.toml。

codex mcp add synex -- "D:\Synex_v3.0.5\mcp\SynexMcpServer.exe"
[mcp_servers.synex]
command = 'D:\Synex_v3.0.5\mcp\SynexMcpServer.exe'
startup_timeout_sec = 10
tool_timeout_sec = 60

如果使用 Codex 桌面端，验证时不需要再打开命令行。先重启 Codex 或刷新当前会话，让它重新读取 MCP 配置；然后在 Codex 的 MCP/工具列表里确认能看到 synex，最后让 Codex 调用 app_ping。

1. 确认 Synex 顶部工具栏已经开启“AI 助手连接”。
2. 重启 Codex 桌面端，或刷新当前 Codex 会话。
3. 打开 Codex 的 MCP/工具列表，确认能看到 synex。
4. 对 Codex 说：请调用 Synex MCP 的 app_ping 检查连接。

VS Code Copilot 接入

VS Code 的 Copilot Agent 模式可以读取 MCP server。建议使用用户级配置：在命令面板运行 MCP: Open User Configuration，把下面内容写入 VS Code 打开的用户配置文件。

{
  "servers": {
    "synex": {
      "command": "D:\\Synex_v3.0.5\\mcp\\SynexMcpServer.exe"
    }
  }
}

验证 VS Code Copilot 是否安装成功时，先从命令面板查看 MCP server 状态，再在 Copilot Chat 的工具选择里确认 Synex 工具可用。最后同样调用 app_ping，用它确认当前运行中的 Synex 已经开启 AI 助手连接。

1. 打开命令面板，运行 MCP: List Servers。
2. 找到 synex，确认它可以启动且没有报错。
3. 打开 Copilot Chat 的 Agent 模式，进入 Configure Tools，确认能看到 synex 的工具。
4. 对 Copilot 说：请调用 Synex MCP 的 app_ping 检查连接。

配置完成后，先在 Synex 顶部工具栏开启“AI 助手连接”，再让外部 AI 调用 app_ping 检查连接。若 Synex 重启或重新开启连接，token 会重新生成；长期运行的 AI 客户端遇到连接失败时，重启 MCP server 通常即可恢复。

快捷键与鼠标操作

打开设置页的“快捷键设置”，点击某项当前绑定即可录制新的键盘组合或鼠标手势，也可清除绑定、恢复该项默认值。修改后自动保存。依赖位置或拖动轨迹的动作需要鼠标手势，录制时按界面提示操作；冲突或不支持的组合会给出提示。

上面列出的是出厂默认值，日常操作以设置页当前绑定为准。除系统级热键外，其他动作按所在页面、绘图区或激活控件生效。

快捷键与鼠标设置
设置页：查看、修改或恢复键盘与鼠标绑定，并检查系统级热键的注册状态。

校验算法说明

Synex 中的指令台、连接页发送、协议编辑器和 CustomBinary 解析共用同一套校验算法。下位机如果需要解析 Synex 下发的指令，或者要手写与上位机一致的协议收发代码，可以按本节规则实现。

先确认校验范围 算法名称只决定怎么算；真正容易出错的是哪些字节参与计算、校验值写在什么位置、2 字节结果按小端还是大端写入。

支持的算法

名称 长度 计算规则
sum8 1 字节 参与字节逐字节相加，结果保留低 8 位。
sum16 2 字节 参与字节逐字节相加，结果保留低 16 位。
xor8 1 字节 初值 0x00，参与字节逐字节异或。
crc8 1 字节 CRC-8，非反射，高位先算，初值 0x00，多项式 0x07。
crc8-maxim 1 字节 CRC-8/MAXIM，反射算法，初值 0x00，反射多项式 0x8C。
crc16-modbus 2 字节 CRC-16/MODBUS，反射算法，初值 0xFFFF，反射多项式 0xA001。
crc16-ccitt 2 字节 CRC-16/CCITT-FALSE 风格，非反射，高位先算，初值 0xFFFF，多项式 0x1021。
crc16-xmodem 2 字节 CRC-16/XMODEM，非反射，高位先算，初值 0x0000，多项式 0x1021。

参与校验的数据范围

校验结果写入方式

下位机 C 参考实现

下面的实现按 Synex 固件代码生成器中的算法整理。若你使用协议编辑器直接生成 CustomBinary 发送代码，生成文件里已经包含对应校验函数；只有在下位机需要手写解析 Synex 下发指令或自定义接收逻辑时，才需要复制这些函数。

#include <stdint.h>

static uint16_t Synex_CheckSum8(const uint8_t *data, uint16_t length)
{
    uint8_t sum = 0u;
    for (uint16_t index = 0u; index < length; ++index)
    {
        sum = (uint8_t)(sum + data[index]);
    }
    return sum;
}

static uint16_t Synex_CheckSum16(const uint8_t *data, uint16_t length)
{
    uint16_t sum = 0u;
    for (uint16_t index = 0u; index < length; ++index)
    {
        sum = (uint16_t)(sum + data[index]);
    }
    return sum;
}

static uint16_t Synex_CheckXor8(const uint8_t *data, uint16_t length)
{
    uint8_t value = 0u;
    for (uint16_t index = 0u; index < length; ++index)
    {
        value ^= data[index];
    }
    return value;
}

static uint16_t Synex_CheckCrc8(const uint8_t *data, uint16_t length)
{
    uint8_t crc = 0x00u;
    for (uint16_t index = 0u; index < length; ++index)
    {
        crc ^= data[index];
        for (uint8_t bit = 0u; bit < 8u; ++bit)
        {
            crc = (crc & 0x80u) ? (uint8_t)((crc << 1) ^ 0x07u) : (uint8_t)(crc << 1);
        }
    }
    return crc;
}

static uint16_t Synex_CheckCrc8Maxim(const uint8_t *data, uint16_t length)
{
    uint8_t crc = 0x00u;
    for (uint16_t index = 0u; index < length; ++index)
    {
        crc ^= data[index];
        for (uint8_t bit = 0u; bit < 8u; ++bit)
        {
            crc = (crc & 0x01u) ? (uint8_t)((crc >> 1) ^ 0x8Cu) : (uint8_t)(crc >> 1);
        }
    }
    return crc;
}

static uint16_t Synex_CheckCrc16Modbus(const uint8_t *data, uint16_t length)
{
    uint16_t crc = 0xFFFFu;
    for (uint16_t index = 0u; index < length; ++index)
    {
        crc ^= data[index];
        for (uint8_t bit = 0u; bit < 8u; ++bit)
        {
            crc = (crc & 0x0001u) ? (uint16_t)((crc >> 1) ^ 0xA001u) : (uint16_t)(crc >> 1);
        }
    }
    return crc;
}

static uint16_t Synex_CheckCrc16Ccitt(const uint8_t *data, uint16_t length)
{
    uint16_t crc = 0xFFFFu;
    for (uint16_t index = 0u; index < length; ++index)
    {
        crc ^= (uint16_t)(data[index] << 8);
        for (uint8_t bit = 0u; bit < 8u; ++bit)
        {
            crc = (crc & 0x8000u) ? (uint16_t)((crc << 1) ^ 0x1021u) : (uint16_t)(crc << 1);
        }
    }
    return crc;
}

static uint16_t Synex_CheckCrc16Xmodem(const uint8_t *data, uint16_t length)
{
    uint16_t crc = 0x0000u;
    for (uint16_t index = 0u; index < length; ++index)
    {
        crc ^= (uint16_t)(data[index] << 8);
        for (uint8_t bit = 0u; bit < 8u; ++bit)
        {
            crc = (crc & 0x8000u) ? (uint16_t)((crc << 1) ^ 0x1021u) : (uint16_t)(crc << 1);
        }
    }
    return crc;
}

static void Synex_WriteU16Le(uint8_t *dest, uint16_t value)
{
    dest[0] = (uint8_t)(value & 0x00FFu);
    dest[1] = (uint8_t)((value >> 8) & 0x00FFu);
}

static void Synex_WriteU16Be(uint8_t *dest, uint16_t value)
{
    dest[0] = (uint8_t)((value >> 8) & 0x00FFu);
    dest[1] = (uint8_t)(value & 0x00FFu);
}

常见问题

连接成功但没有数据显示

先确认设备确实在发送数据，再检查协议类型、波特率或网络端口。若协议不确定，可先切换到 RawData 观察原始数据。

波形刷新卡顿

降低绘图刷新频率、减少同时显示通道数，或开启更适合当前机器的降采样策略。高吞吐场景也建议使用二进制协议。

自定义协议解析失败

重点检查帧头帧尾、字节序、字段长度、缩放系数和校验算法。协议编辑完成后建议用固定样本帧先验证。

进入 J-Link HSS 后提示未检测到 DLL

先确认本机已经安装 64 位 SEGGER J-Link Software Pack。如果自动定位失败，请打开“J-Link HSS 参数”，在“DLL 文件”一行选择安装目录中的 JLink_x64.dll；如果此前已经成功加载过其它路径，保存后重启 Synex。

ELF/AXF 中能看到名称，但变量不能选择

该对象可能没有固定可读地址、类型不受支持、只存在于寄存器，或已经被编译器优化。优先选择具有明确地址的全局或静态标量；结构体和数组本身通常只用于展开，应选择其可采样叶子。

连接 HSS 时提示 ELF/AXF 已变化

这表示当前保存的变量绑定和磁盘上的 ELF/AXF 指纹不一致。选择更新后等待地址刷新完成，确认无法匹配变量的处理结果，再次点击连接；Synex 不会在更新后自动连接目标。

HSS 能采样但 Tile 无法写入

确认当前连接类型确实是 J-Link HSS、连接仍处于开启状态，并且控件选择的是当前 ELF/AXF 中可写的固定地址标量。若启用了“写后读回校验”，还需要目标地址能够被 J-Link 正常读回。

虚拟通道修改后，旧波形没有变化

公式应用后首先作用于后续实时数据；要处理现有缓存或 CSV 历史，使用 GLOBAL 的历史重算按钮，并检查源通道和公式是否有效。

Trace 已暂停，CAN 绘图仍在变化

Trace 暂停只冻结当前列表，接收和绘图继续。离线日志需要暂停整体播放时，请使用 CAN 主工具栏的播放/暂停按钮。

MDF 搜索后仍看到其他通道曲线

搜索只过滤通道列表，不取消隐藏项原有勾选。清空关键词后可以重新查看并取消这些通道。

SPLOT 文件提示使用其他入口打开

快照与分段记录使用相同扩展名，但内部格式和用途不同。保存数据生成的快照用原加载按钮；录制生成的记录用“查看记录”，未正常收尾的记录可选择 .splot.part 尝试恢复。

添加第二份 DBC 失败

检查文件是否已关联，或与当前接口已有定义存在报文 ID/帧格式冲突、报文重名。整理定义后重试，具体文件和冲突项查看 SynexLog.txt；添加顺序不能用于覆盖已有定义。

反馈与支持

如果你希望补充新的硬件适配、协议模板或示例工程，可以在项目页面提交反馈。反馈时请尽量附带软件版本、连接方式、协议配置和复现步骤；J-Link HSS 问题还建议附上 DLL 版本、目标设备名、接口类型、采样周期和 ELF/AXF 工具链。
